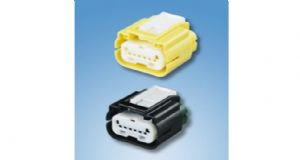

SUMITOMO US防水系列

概述

US非防水系列达到了SAE／USCAR-2标准。　
按照端子尺寸划分为0.64mm,1.5mm·2.8mm·6.3mm型，从信号回路到电源回路，能广泛应用。
● 具有当端子在半插入状态时，TPA无法组装到位的构造。
● TPA预先安装在接插件护套上，无论多少极数都能够通过简单的统一操作进行安装，可提高工作效率。

品种：阴阳AOA体育（China）官方网站线对线 (5)

序号	图片	AOA体育（China）官方网站号码	端子尺寸	F/M	极数	材质	色泽	接触电阻	漏电流	绝缘阻力	密封性	对应F/M
序号	图片	AOA体育（China）官方网站号码	Terminal Tab Size	F/M	No. of Way Variation	Material	Color	Contact Resistance	Leak Current	Insulation Resistance	Seal	对应F/M
1		6189-6901	1.5mm(060)	F	4	PBT	黑色	初期 10mΩ 最大		20MΩ 最小		6188-0793
2		6188-0793	1.5mm(060)	M	4	PBT	黑色	初期 10mΩ 最大		20MΩ 最小		6189-6901
3		6189-6862	9.5mm(375)	F	1	PBT	黑色	初期1.5mΩ 最大		20MΩ 最小		6188-4702
4		6188-4702	9.5mm(375)	M	1	PBT	黑色	初期1.5mΩ 最大		20MΩ 最小		6189-6862

品种：阴阳AOA体育（China）官方网站线对线-混合 (1)

序号	图片	AOA体育（China）官方网站号码	端子尺寸	F/M	极数	材质	色泽	接触电阻	漏电流	绝缘阻力	密封性	对应F/M
序号	图片	AOA体育（China）官方网站号码	Terminal Tab Size	F/M	No. of Way Variation	Material	Color	Contact Resistance	Leak Current	Insulation Resistance	Seal	对应F/M
1		6189-6902	1.5/2.8mm(060/110)	F	16 12(1.5mm) + 4(2.8mm)	PBT	黑色	初期 10mΩ 最大		20MΩ 最小		6188-0798
2		6188-0798	1.5/2.8mm(060/110)	M	16 12(1.5mm) + 4(2.8mm)	PBT	黑色	初期 10mΩ 最大		20MΩ 最小		6189-6902

品种：端子 AV线用 (10)

序号	图片	AOA体育（China）官方网站号码	端子尺寸	F/M	大小	适用电线尺寸	板厚	端子厚度	电线完成外径(mm)	材质	表面处理	接触电阻	漏电流	绝缘阻力	对应F/M
序号	图片	AOA体育（China）官方网站号码	Terminal Tab Size	F/M	Size	Applicable Cable Size	板厚	端子厚度	电线完成外径(mm)	Material	Surface treatment	Contact Resistance	Leak Current	Insulation Resistance	对应F/M
1		8240-0436	2.8mm(110)	F	L	3.0-4.0mm² AWG12		0.8	3.3	耐热铜合金	镀银	初期 5mΩ 最大		100MΩ 最小
2		8240-0435	2.8mm(110)	F	M	1.5-2.5mm² AWG16-14		0.8	2.4-2.7	耐热铜合金	镀银	初期 5mΩ 最大		100MΩ 最小
3		8240-0434	2.8mm(110)	F	S	0.5-1.0mm² AWG20-18		0.8	1.9-2.2	耐热铜合金	镀银	初期 5mΩ 最大		100MΩ 最小
4		8240-0433	2.8mm(110)	F	L	3.0-4.0mm² AWG12		0.8	3.3	耐热铜合金	镀锡	初期 5mΩ 最大		100MΩ 最小
5		8240-0432	2.8mm(110)	F	M	1.5-2.5mm² AWG16-14		0.8	2.4-2.7	耐热铜合金	镀锡	初期 5mΩ 最大		100MΩ 最小
6		8240-0431	2.8mm(110)	F	L	3.0-4.0mm² AWG12		0.8	3.3	耐热铜合金	镀锡	初期 5mΩ 最大		100MΩ 最小
7		8240-0430	2.8mm(110)	F	M	1.5-2.5mm² AWG16-14		0.8	2.4-2.7	耐热铜合金	镀锡	初期 5mΩ 最大		100MΩ 最小
8		8240-0429	2.8mm(110)	F	M	1.5-2.5mm² AWG16-14		0.8	2.4-2.7	耐热铜合金	镀锡	初期 5mΩ 最大		100MΩ 最小
9		8240-0428	2.8mm(110)	F	S	0.5-1.0mm² AWG20-18		0.8	1.9-2.2	耐热铜合金	镀锡	初期 5mΩ 最大		100MΩ 最小
10		8100-4381	1.5mm(060)	F	M	0.8-1.0mm² AWG18-16		0.64	2.2-2.4	耐热铜合金	镀锡	初期 10mΩ 最大		20MΩ 最小	8100-4373
11		8100-4375	1.5mm(060)	F	S	0.35-0.5mm² AWG22-20		0.64	1.7-1.9	耐热铜合金	镀锡	初期 10mΩ 最大		20MΩ 最小	8100-4366
12		8100-4373	1.5mm(060)	M	M	0.8-1.0mm² AWG18-16		0.64	2.2-2.4	黄铜	镀锡	初期 10mΩ 最大		20MΩ 最小	8100-4381
13		8100-4366	1.5mm(060)	M	S	0.35-0.5mm² AWG22-20		0.64	1.7-1.9	黄铜	镀锡	初期 10mΩ 最大		20MΩ 最小	8100-4375
14		8100-4379	1.5mm(060)	F	S	0.35-0.5mm² AWG22-20		0.8	1.7-1.9	耐热铜合金	镀锡	初期 10mΩ 最大		20MΩ 最小
15		8100-4377	1.5mm(060)	F	M	0.8-1.0mm² AWG18-16		0.8	2.2-2.4	耐热铜合金	镀锡	初期 10mΩ 最大		20MΩ 最小
16		8100-0134	9.5mm(375)	F		5-8mm² AWG10-8		1.2	10.3-11.5	耐热铜合金	镀锡	初期1.5mΩ 最大		20MΩ 最小
17		8100-3222	9.5mm(375)	F		15-21mm² AWG6-5		1.2	10.3-11.5	耐热铜合金	镀锡	初期1.5mΩ 最大		20MΩ 最小	8100-3748
18		8100-3748	9.5mm(375)	M	M	15-20mm² AWG6-4		1.2	10.3-11.5	耐热铜合金	镀锡	初期1.5mΩ 最大		20MΩ 最小	8100-3222
19		8100-3619	0.64mm（025）	F	S	0.22-0.35mm² AWG24-22		0.64	1.5-1.7	耐热铜合金	镀锡	初期 20mΩ 最大		20MΩ 最小
20		8100-3618	0.64mm（025）	F	L	0.5-0.8mm² AWG20-18		0.64	1.9-2.2	耐热铜合金	镀锡	初期 20mΩ 最大		20MΩ 最小
21		8100-3427	0.64mm（025）	F	L	0.5-0.8mm² AWG20-18		0.64	1.9-2.2	耐热铜合金	镀金	初期 20mΩ 最大		20MΩ 最小
22		8100-3426	0.64mm（025）	F	S	0.22-0.35mm² AWG24-22		0.64	1.5-1.7	耐热铜合金	镀金	初期 20mΩ 最大		20MΩ 最小

品种：电线密封 (11)

序号	图片	AOA体育（China）官方网站号码	端子尺寸	F/M	大小	适用电线尺寸	电线完成外径(mm)	材质	色泽
序号	图片	AOA体育（China）官方网站号码	Terminal Tab Size	F/M	Size	Applicable Cable Size	电线完成外径(mm)	Material	Color
1		7165-1195	1.5mm(060)	M/F共有	M		2.2-2.4	硅酮	天蓝色
2		7165-1194	1.5mm(060)	M/F共有	S		1.7-1.9	硅酮	印度红色
3		7165-1346	9.5mm(375)	M/F共有	S		5.5-5.8	硅酮	黄色
4		7165-0782	9.5mm(375)	M/F共有	M		7.5-8.0	硅酮	印度红色
5		6185-4620	9.5mm(375)	M/F共有	L		8.7-9.0	硅酮	灰色

品种：AOA体育（China）官方网站附属品锁片 (-1)

序号	图片	AOA体育（China）官方网站号码	端子尺寸	非防水/防水	F/M	大小	适用电线尺寸	适合穴尺寸(mm)	板厚	端子厚度	电线完成外径(mm)	极数	材质	表面处理	色泽	适合板厚	适用同轴线	接触电阻	VSWR	漏电流	使用温度	对应F/M	绝缘阻力	密封性
序号	图片	AOA体育（China）官方网站号码	Terminal Tab Size	非防水/防水	F/M	Size	Applicable Cable Size	适合穴尺寸(mm)	板厚	端子厚度	电线完成外径(mm)	No. of Way Variation	Material	Surface treatment	Color	适合板厚	适用同轴线	Contact Resistance	VSWR	Leak Current	使用温度	对应F/M	Insulation Resistance	Seal
1		6185-4630	1.5mm(060)	防水	F								PBT		灰色

品种：阴阳AOA体育（China）官方网站模块用接插件 (13)

序号	图片	AOA体育（China）官方网站号码	端子尺寸	F/M	极数	材质	色泽	接触电阻	漏电流	绝缘阻力	密封性
序号	图片	AOA体育（China）官方网站号码	Terminal Tab Size	F/M	No. of Way Variation	Material	Color	Contact Resistance	Leak Current	Insulation Resistance	Seal
1		6189-7292	2.8mm(110)	F	4	PBT	黑色	初期 5mΩ 最大		100MΩ 最小
2		6189-7375	2.8mm(110)	F	3	PBT	黑色	初期 5mΩ 最大		100MΩ 最小
3		6189-7291	2.8mm(110)	F	3	PBT	黑色	初期 5mΩ 最大		100MΩ 最小
4		6189-7374	2.8mm(110)	F	2	PBT	黑色	初期 5mΩ 最大		100MΩ 最小
5		6189-7373	2.8mm(110)	F	2	PBT	黑色	初期 5mΩ 最大		100MΩ 最小
6		6189-7290	2.8mm(110)	F	2	PBT	黑色	初期 5mΩ 最大		100MΩ 最小
7		6189-6897	1.5mm(060)	F	4	PBT	黑色	初期 10mΩ 最大		20MΩ 最小
8		6189-7171	1.5mm(060)	F	2	PBT	黑色	初期 10mΩ 最大		20MΩ 最小
9		6189-7199	0.64mm（025）	F	5	PBT	黑色	初期 20mΩ 最大		20MΩ 最小
10		6189-7001	0.64mm（025）	F	5	PBT	黄色	初期 20mΩ 最大		20MΩ 最小
11		6189-6936	0.64mm（025）	F	5	PBT	黄色	初期 20mΩ 最大		20MΩ 最小
12		6189-7011	0.64mm（025）	F	4	PBT	黑色	初期 20mΩ 最大		20MΩ 最小
13		6189-1019	0.64mm（025）	F	4	PBT	黄色	初期 20mΩ 最大		20MΩ 最小
14		6189-1024	0.64mm（025）	F	3	PBT	黄色	初期 20mΩ 最大		20MΩ 最小
