SUMITOMO SUMITUBE®C（UL）
概述
UL规格品 柔软热缩管
■ 可在低温 （90℃）收缩
■ 用于保护端子AOA体育（China）官方网站的壁厚品
用途
■ 电线终端, 电线连接部位的绝缘, 保护, 增强
（特别用于固定端子的绝缘保护）
- 基本样式
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 电子线架桥软质交联聚烯烃树脂 |
| 阻燃性 | 非阻燃 |

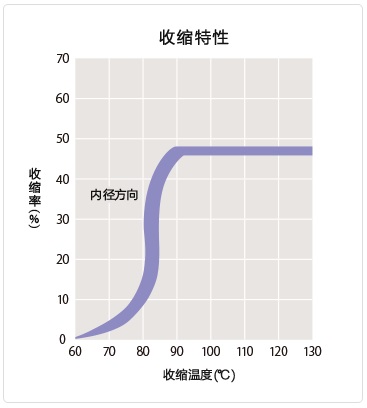

| 收缩温度 | 90℃以上 |
| 收缩率 | 大约40％ |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 105℃ |
| 规格 | UL224 |
| 认定书No. E75077 | |
| 目录No.871 | |
| 额定温度 105℃, 额定电压 600V, 非阻燃 | |
| 标记（例） | ― |
| 可制作的颜色 | 透明 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 工程机械,工业机械,电子 |
- 耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
- 特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 10.4MPa以上 | 21.0MPa |
| 抗拉强度 （老化后） | 136℃×7日, 7.3MPa以上 | 22.0MPa | |
| 伸展率 （老化前） | 200％以上 | 558% | |
| 伸展率 （老化后） | 136℃×7日, 100％以上 | 667% | |
| 热冲击 | 250℃×4小时, 无裂缝 | 合格 | |
| 低温弯曲 | -30℃×1小时, 无裂缝 | 合格 | |
| 电气特性 | 耐电压 （老化前） | AC2.5kV×60秒, 无破坏 | 合格 |
| 耐电压 （老化后） | 136℃×7日, AC2.5kV×60秒, 无破坏 | 合格 | |
| 绝缘破坏电压 （老化前） | AC2.5kV以上 | 25.0kV | |
| 绝缘破坏电压 （老化后） | 136℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 2.2×1016Ω・cm | |
| 化学特性 | 铜腐蚀性 | 湿度95％, 温度23℃环境下放置24小时后, | |
| 136℃×7日, 无腐蚀 | 合格 | ||
| 铜稳定性 | 湿度95％, 温度23℃环境下放置24小时后, | ||
| 136℃×7日, 伸展率在100％以上 | 475% | ||
| 燃烧性 | 可燃 | ― | |
| ＊非保证值 | |||
- 尺寸
| 尺寸（mm） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径（最小值） | 壁厚（参考值） | 内径（最大值） | 壁厚（最小值） | ||
| 3.2×0.7 | 3.2 | 0.7 | 1.9 | 0.95 | 1 |
| 4.8×0.7 | 4.8 | 0.7 | 2.7 | 0.95 | 1 |
| 6×0.7 | 6.4 | 0.7 | 3.5 | 0.95 | 1 |
| 7×0.7 | 7 | 0.7 | 4.5 | 1.2 | 1 |
