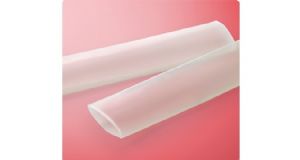

SUMITOMO SUMITUBE®A4
概述
耐气候性优的热缩管
■ 耐候性卓越
■ 富有光泽的不透明颜色（透明除外）
用途
■ 室外使用的零部件的绝缘, 装饰
■ 天线类的绝缘, 保护
■ 电线终端的绝缘, 增强
■ 电线的颜色识别, 捆绑
■ 各种管子类的防腐蚀, 防电解腐蚀
●基本式样
●耐油性、耐化学品性（常温）
●特性
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 电子线架桥软质交联聚烯烃树脂 |
| 阻燃性 | 非阻燃 |

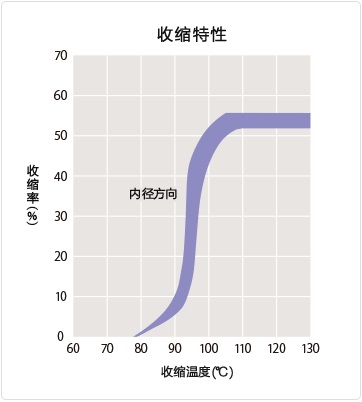

| 收缩温度 | 110℃以上 |
| 收缩率 | 50%以上 |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 105℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| （规格书编号R4-3684） | |
| 标记（例） | ― |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白, 透明 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 工程机械,工业机械,电子,电力、通信 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ○ | ○ | ○ | ◎ | ○ | ◎ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊1 |
| 机械特性 | 抗拉强度 | 10.4MPa以上 | 20.9MPa |
| 伸展率 | 200％以上 | 455% | |
| 比重 | ― | 0.92 | |
| 硬度（萧氏硬度D） | ― | 42 | |
| 电气特性 | 耐电压 | AC2.5kV×60秒, 无破坏 | 合格 |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 1.6×1017Ω・cm | |
| 化学特性 | 吸水率 | 23℃×24小时, 0.20％以下 | 0.10% |
| 燃烧性 | 可燃 | ― | |
| 耐气候性 | |||
| 戸外暴露试验＊2 | ― | 2年内, 可识别着色 | |
| WEATHER暴露试验 | ― | 1000小时后, 伸展余率100％ | |
| 2000小时后, 伸展余率77％ | |||
| *1:非保证值 *2：戸外暴露试验根据地域或使用条件的不同会有些许区别 | |||
●尺寸
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径 | 壁厚（参考值） | 内径（最大值） | 壁厚（最小值） | ||
| 3/64 | 1.60±0.30 | 0.2 | 0.6 | 0.33 | 305 |
| 1/16 | 2.00±0.30 | 0.2 | 0.8 | 0.36 | 305 |
| 3/32 | 2.70±0.30 | 0.25 | 1.2 | 0.44 | 152.5 |
| 1/8 | 3.50±0.30 | 0.25 | 1.6 | 0.44 | 152.5 |
| 3/16 | 5.20±0.40 | 0.25 | 2.4 | 0.44 | 61 |
| 1/4 | 6.8±0.4 | 0.3 | 3.2 | 0.56 | 61 |
| 3/8 | 10.0±0.4 | 0.3 | 4.8 | 0.56 | 61 |
| 1/2 | 13.2±0.5 | 0.3 | 6.4 | 0.56 | 61 |
| 3/4 | 20.0±0.6 | 0.35 | 9.5 | 0.69 | 61 |
| 1 | 26.6±0.8 | 0.4 | 12.7 | 0.77 | 61 |
| 1-1/2 | 39.3±1.0 | 0.45 | 19.1 | 0.87 | 61 |
| 2 | 52.7±1.5 | 0.5 | 25.4 | 0.97 | 61 |
