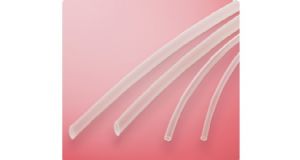

SUMITOMO SUMITUBE®D
概述
半硬质热缩管
■ 半硬质
■ 机械强度卓越
■ 耐摩耗性卓越
■ 耐油性, 耐化学品性卓越
用途
■ 要求具有机械强度的电线终端, 电线连接部位的绝缘, 保护, 增强
■ 被覆物体的增强
■ 各种金属线类的机械保护
■ 各种管子的防腐蚀, 电解腐蚀保护
●基本式样
●耐油性、耐化学品性（常温）
●特性
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 电子线架桥软质交联聚烯烃树脂 |
| 阻燃性 | 非阻燃 |
| 收缩温度 | 140℃以上 |
| 收缩率 | 50%以上 |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 135℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| （规格书编号R4-0680） | |
| 标记（例） | ― |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白, 透明 |
| 柔软性 | 半硬质 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,航空/军用,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值*1 |
| 机械特性 | 抗拉强度 （老化前） | 13.8MPa以上 | 20.0MPa |
| 伸展率 （老化前） | 200％以上 | 540% | |
| 伸展率 （老化后） | 175℃×7日, 100％以上 | 525% | |
| 低温柔软性 | -55℃×4小时, 无裂缝 | 合格 | |
| 热冲击 | 250℃×4小时, 无裂缝 | 合格 | |
| 比重 | 1.00以下 | 0.95 | |
| 电气特性 | 绝缘耐力 | 19.7kV/mm以上 | 55.0kV/mm |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 1.6×1016Ω・cm | |
| 化学特性 | 吸水率 | 23℃×24小时, 0.20％以下 | 0.10% |
| 铜腐蚀性 | 150℃×16小时, 无腐蚀 | 合格 | |
| 透明稳定性 | 175℃×24小时, 无变化 | 合格 | |
| 耐液体性 | T5624, 润滑油等浸渍24℃×24小时后, | ||
| 抗拉强度 | 11.1MPa以上 | 22.2MPa | |
| 绝缘耐力 | 15.8kV/mm以上 | 53.5kV/mm | |
| 燃烧性 | 可燃 | ― | |
| *非保证值 | |||
●尺寸
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径 | 壁厚（参考值） | 内径（最大值） | 壁厚 | ||
| 3/64 | 1.60±0.30 | 0.25 | 0.6 | 0.51±0.07 | 1.22 |
| 1/16 | 2.00±0.30 | 0.25 | 0.8 | 0.51±0.07 | 1.22 |
| 3/32 | 2.70±0.30 | 0.25 | 1.2 | 0.51±0.07 | 1.22 |
| 1/8 | 3.50±0.30 | 0.25 | 1.6 | 0.51±0.07 | 1.22 |
| 3/16 | 5.20±0.40 | 0.3 | 2.4 | 0.64±0.07 | 1.22 |
| 1/4 | 6.8±0.4 | 0.3 | 3.2 | 0.64±0.07 | 1.22 |
| 3/8 | 10.0±0.4 | 0.35 | 4.8 | 0.76±0.12 | 1.22 |
| 1/2 | 13.2±0.5 | 0.35 | 6.4 | 0.76±0.12 | 1.22 |
