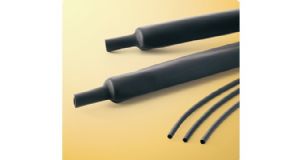

SUMITOMO SUMITUBE®NHR2
概述
UL/cULus规格品 额定温度为125℃的无卤素阻燃热缩管
■ UL224规格品
■ 阻燃(不使用卤系阻燃剂)
用途
■ 电线终端, 电线连接部位的绝缘, 保护, 增强
■ 电线的颜色识别, 捆绑
■ 柔软
●基本式样
●特性
AOA体育(China)官方网站分类 | 热缩套管 |
材质 | 电子线架桥软质阻燃性交联聚烯烃树脂 |
阻燃性 | 阻燃 |

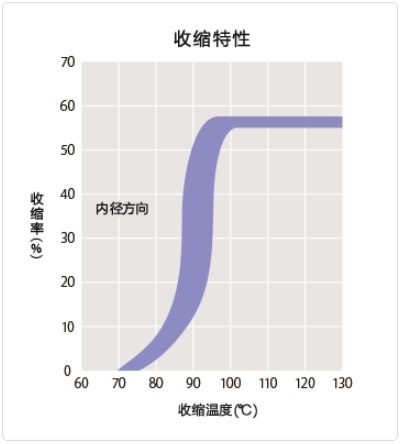

收缩温度 | 100℃以上 |
收缩率 | 50%以上 |
长度变化率 | -5± 5% |
可连续使用温度 | -55 〜 125℃ |
规格 | 认定书No.E48762 |
额定温度 125℃, 额定电压 600V, 阻燃级别 VW-1 | |
标记(例) | 125℃ VW-1 SUMITUBE NHR2 -F- XXX |
(XXX 的部分为尺寸) | |
可制作的颜色 | 黑 |
柔软性 | 柔软 |
环境对应 | 无卤,RoHS,ELV |
领域 | 工程机械,工业机械,电子 |
●耐油性、耐化学品性(常温)
汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
△ | △ | △ | ◎ | ○ | ○ |
◎:性能卓越 ○:品质优良 △:需在使用过程中加以注意 |
●特性
特性 | 项目 | 特性值 | 代表值* |
机械特性 | 抗拉强度 (老化前) | 10.4MPa以上 | 11.9MPa |
抗拉强度 (老化后) | 158℃×7日, 7.3MPa以上 | 11.5MPa | |
伸展率 (老化前) | 200%以上 | 510% | |
伸展率 (老化后) | 158℃×7日, 100%以上 | 460% | |
热冲击 | 250℃×4小时, 无裂缝 | 合格 | |
低温弯曲 | -30℃×1小时, 无裂缝 | 合格 | |
电气特性 | 耐电压 (老化前) | AC2.5kV×60秒, 无破坏 | 合格 |
耐电压 (老化后) | 158℃×7日, AC2.5kV×60秒, 无破坏 | 合格 | |
绝缘破坏电压 (老化前) | AC2.5kV以上 | 16.0kV | |
绝缘破坏电压 (老化后) | 158℃×7日, 剩余率在50%以上且AC2.5kV以上 | 合格 | |
体积电阻率 | 1.0×1014Ω・cm以上 | 4.0×1015Ω・cm | |
化学特性 | 铜腐蚀性 | 湿度95%, 温度23℃环境下放置24小时后, | 合格 |
158℃×7日, 无腐蚀 | 380% | ||
燃烧性 | VW-1合格 | 合格 | |
*非保证值 |
●尺寸
尺寸(mm) | 收缩前尺寸(mm) | 收缩后尺寸(mm) | 単位长度(最小值)(m) | ||
内径 | 壁厚(参考值) | 内径(最大值) | 壁厚(最小值) | ||
1×0.2 | 1.40±0.20 | 0.2 | 0.5 | 0.33 | 200 |
1.5×0.2 | 2.00±0.20 | 0.2 | 0.75 | 0.36 | 200 |
2×0.2 | 2.50±0.20 | 0.2 | 1 | 0.44 | 200 |
2.5×0.25 | 3.00±0.20 | 0.25 | 1.25 | 0.44 | 200 |
3×0.25 | 3.50±0.30 | 0.25 | 1.5 | 0.44 | 200 |
3.5×0.25 | 4.00±0.30 | 0.25 | 1.75 | 0.44 | 200 |
4×0.25 | 4.50±0.30 | 0.25 | 2 | 0.44 | 200 |
5×0.25 | 5.40±0.30 | 0.25 | 2.5 | 0.56 | 100 |
6×0.25 | 6.4±0.4 | 0.25 | 3 | 0.56 | 100 |
7×0.25 | 7.4±0.4 | 0.25 | 3.5 | 0.56 | 50 |
8×0.25 | 8.4±0.4 | 0.25 | 4 | 0.56 | 50 |
9×0.25 | 9.4±0.4 | 0.25 | 4.5 | 0.56 | 50 |
10×0.25 | 10.4±0.4 | 0.25 | 5 | 0.56 | 50 |
11×0.25 | 11.4±0.4 | 0.25 | 5.5 | 0.56 | 50 |
12×0.25 | 12.4±0.4 | 0.25 | 6 | 0.56 | 50 |
13×0.3 | 13.5±0.4 | 0.3 | 6.5 | 0.69 | 50 |
14×0.3 | 14.5±0.4 | 0.3 | 7 | 0.69 | 50 |
15×0.3 | 15.5±0.5 | 0.3 | 7.5 | 0.69 | 50 |
16×0.3 | 16.8±0.5 | 0.3 | 8 | 0.69 | 50 |
18×0.35 | 18.7±0.5 | 0.35 | 9 | 0.77 | 50 |
20×0.35 | 21.2±0.6 | 0.35 | 10 | 0.77 | 50 |
22×0.4 | 23.2±0.6 | 0.4 | 11 | 0.77 | 50 |
25×0.4 | 26.1±0.8 | 0.4 | 12.5 | 0.87 | 50 |
28×0.5 | 29.0±1.0 | 0.5 | 14 | 0.87 | 50 |
30×0.5 | 32.0±1.0 | 0.5 | 15 | 0.87 | 50 |
