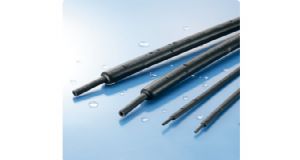

SUMITOMO SUMITUBE®SA2
概述
SAE-AMS-DTL-23053规格品 透明柔软热缩管
■ SAE-AMS-DTL-23053规格品
■ 透明
用途
■ 电线终端, 电线连接部位的绝缘, 保护, 增强
■ 电缆标签的固定, 保护
■ 柔软
●基本式样
●耐油性、耐化学品性（常温）
●特性
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 外层：电子线架桥半硬质阻燃性交联聚烯烃树脂 |
| 内层：热熔融性胶水 | |
| 阻燃性 | 阻燃 |

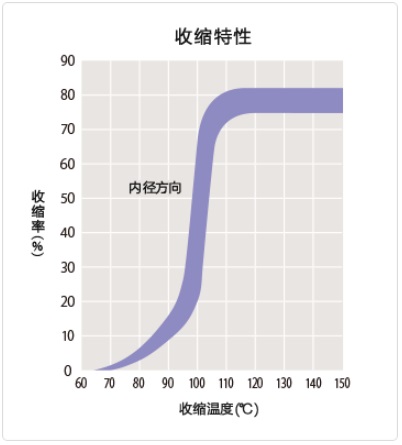

| 收缩温度 | 115℃以上 |
| 收缩率 | 75%以上 |
| 长度变化率 | -10％以上 |
| 可连续使用温度 | -40 〜 130℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| （规格书编号 R4-B100） | |
| 标记（例） | 标记内容请参照尺寸表。 |
| 可制作的颜色 | 黑 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ○ | ○ | ○ | ○ | ○ | △ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊1 |
| 机械特性 | 抗拉强度＊2 | 10.4MPa以上 | 25.8MPa |
| 伸展率 | 300%以上 | 550% | |
| 热冲击 | 225℃×4小时, 无裂缝 | 合格 | |
| 耐热性 | 130℃×7日, 无裂缝 | 合格 | |
| 割线定性常量 | 150MPa以上 | 463MPa | |
| Dynamic Cut-Through | 134N以上 | 529N | |
| 电气特性 | 绝缘耐力 | 15kV/mm以上 | 20.6kV/mm |
| 体积电阻率 | 1.0×1012Ω・cm以上 | 9.6×1015Ω・cm | |
| 化学特性 | 燃烧性 | SAE J1128, 70秒以内熄灭 | 合格 |
| 使用后的防水性 | 试验方法：住友电工超效能高分子株式会社测试方法（如下试验后, 漏电流值0.25μA以下） | ||
| ・热老化（125℃×1008小时） | 合格 | ||
| ・热循环（以125℃, 30分钟及-40℃, 30分钟为一个循环, 进行125个循环） | 合格 | ||
| ・耐液体性（可在刹车油, 引擎冷却液, ASTM#3, 自动变速器油等液体内浸渍2小时） | 合格 | ||
| ＊1：非保证值 ＊2：抗拉强度是以外层的断面积来计算 | |||
●尺寸
尺寸（mm）
收缩前尺寸（mm）
收缩后尺寸（mm）
単位长度
标记
内径（最小值）
壁厚＊（参考值）
内径（最大值）
壁厚＊（最小值）
内层壁厚（参考值）
（最小值）（m）
内容
5.8/1.2
5.8
0.45
1.26
1.2
0.56
1.22
SA2-1
7.5/1.6
7.5
0.6
1.64
1.52
0.76
1.22
SA2-2
10.9/2.4
10.9
0.7
2.4
1.91
1.02
1.22
SA2-3
17.8/4.4
17.8
0.8
4.45
2.41
1.37
1.22
SA2-4
＊含内层壁厚
