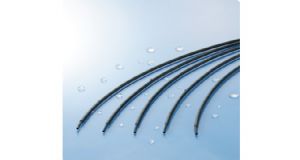

SUMITOMO SUMITUBE®O2B2
概述
SAE-AMS/UL/CSA规格品 对直线形状（管子等）被覆物体有固定作用及防水性优的带胶热缩管
■SAE-AMS/UL224/CSA规格品
■在管状被覆物体的固定, 防水加工方面效果显著
■阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）
■柔软
■胶水的厚度比SUMITUBE W3F2薄
用途
■ 各种管子类的防水, 防腐蚀
■ 电子零部件的防水
■ 电线连接部位的绝缘保护
注）请配合使用条件，确认防水特性等因素后再使用。
●基本式样
●耐油性、耐化学品性（常温）
●特性
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 外层：电子线架桥软质阻燃性交联聚烯烃树脂 |
| 内层：热熔融性胶水 | |
| 阻燃性 | 阻燃 |

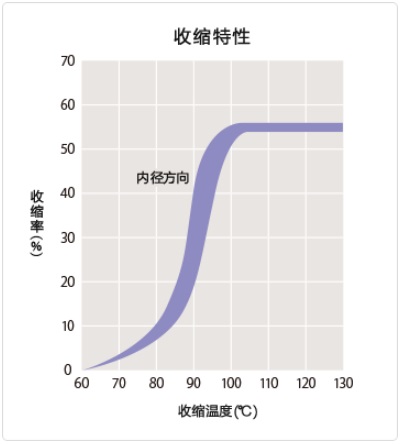

| 收缩温度 | 110℃以上 |
| 收缩率 | 50%以上 |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 125℃ |
| 规格 | UL224 |
| 认定书No. E75077 | |
| 目录 No. SUMITUBE O2B2 或者890 | |
| 额定温度 125℃, 额定电压 600V | |
| CSA C22.2 No. 198.1 | |
| 认定书No. LR33298 | |
| 额定温度 125℃, 额定电压 600V | |
| SAE-AMS-DTL-23053/4 Class 2 | |
| 注）部分尺寸不适合SAE-AMS-DTL-23053规格。 | |
| 标记（例） | ― |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| △ | △ | △ | ○ | ○ | △ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊1 |
| 机械特性 | 抗拉强度＊2 （老化前） | 10.4MPa以上 | 16.4MPa |
| 抗拉强度＊2 （老化后） | 158℃×7日, 7.3MPa以上 | 10.5MPa | |
| 伸展率 （老化前） | 200％以上 | 500% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 305% | |
| 热冲击 | 250℃×4小时, 无裂缝 | 合格 | |
| 低温弯曲 | -30℃×1小时, 无裂缝 | 合格 | |
| 电气特性 | 耐电压 （老化前） | AC2.5kV×60秒, 无破坏 | 合格 |
| 耐电压 （老化后） | 158℃×7日, AC2.5kV×60秒, 无破坏 | 合格 | |
| 绝缘破坏电压（老化前） | AC2.5kV以上 | 37.5kV | |
| 绝缘破坏电压 （老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 2.3×1014Ω・cm | |
| 化学特性 | 铜腐蚀性 | 湿度95％, 温度23℃环境下放置24小时后, | |
| 158℃×7日, 无腐蚀 | 合格 | ||
| 燃烧性 | ALL TUBING FLAME TEST合格 | 合格 | |
| ＊1：非保证值 ＊2：抗拉强度是以外层的断面积来计算 | |||
●尺寸
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | |||
| 内径（最小值） | 壁厚＊1（参考值） | 内径（最大值） | 壁厚＊1（参考值） | 内层壁厚（参考值） | ||
| 1/8 *2 | 3.2 | 0.4 | 1.6 | 0.7 | 0.2 | 1.22 |
| 3/16 *2 | 4.8 | 0.4 | 2.4 | 0.7 | 0.2 | 1.22 |
| 1/4 | 6.4 | 0.4 | 3.2 | 0.75 | 0.2 | 1.22 |
| 3/8 | 1月9日 | 0.4 | 4.8 | 0.75 | 0.2 | 1.22 |
| 1/2 | 12.7 | 0.4 | 6.4 | 0.75 | 0.2 | 1.22 |
| 3/4 *2 | 19.1 | 0.5 | 9.5 | 0.9 | 0.2 | 1.22 |
| 1 | 25.4 | 0.55 | 12.7 | 1.1 | 0.2 | 1.22 |
