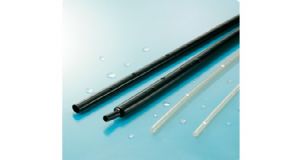

SUMITOMO SUMITUBE®W3C
概述
对段差大的被覆物体的防水加工有效的带胶热缩管
■ 对金属, 聚乙烯, PVC有粘合性, 可以进行防水加工
■ 高低差较大的被覆物体的防水方面效果显著
■ 柔软
■ 胶水的厚度比SUMITUBE O2C厚
■ 含透明AOA体育（China）官方网站
用途
■ 高低差较大的电子零部件的防水
■ 电线分叉部位的处理
■ 电线粘合部位的绝缘保护
注） 请配合使用条件, 确认防水特性等因素后再使用。
●基本式样
●耐油性、耐化学品性（常温）
●特性
●尺寸
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 外层：电子线架桥软质交联聚烯烃树脂 |
| 内层：热熔融性胶水 | |
| 阻燃性 | 非阻燃 |
| 收缩温度 | 115℃以上 |
| 收缩率 | 60%以上 |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 105℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| （规格书编号R4-2081） | |
| 标记（例） | ― |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白, 透明 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ○ | ○ | ○ | ○ | ○ | △ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊1 |
| 机械特性 | 抗拉强度＊2 （老化前） | 10.4MPa以上 | 13.9MPa |
| 抗拉强度＊2 （老化后） | 136℃×7日, 7.3MPa以上 | 12.9MPa | |
| 伸展率 （老化前） | 200％以上 | 562% | |
| 伸展率 （老化后） | 136℃×7日, 100％以上 | 500% | |
| 电气特性 | 耐电压 | AC2.5kV×60秒, 无破坏 | 合格 |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 1.6×1016Ω・cm | |
| 化学特性 | 铜腐蚀性 | 121℃×16小时, 无腐蚀 | 合格 |
| 燃烧性 | 可燃 | ― | |
| ＊1：非保证值 ＊2：抗拉强度是以外层的断面积来计算 | |||
●尺寸
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | |||
| 内径（最小值） | 壁厚＊1（参考值） | 内径（最大值） | 壁厚＊1（参考值） | 内层壁厚（参考值） | ||
| 1/8 | 3.2 | 0.35 | 0.6 | 0.95 | 0.35 | 1.22 |
| 3/16 | 4.8 | 0.45 | 1.5 | 1.1 | 0.6 | 1.22 |
| 1/4 | 6.4 | 0.45 | 2 | 1.2 | 0.65 | 1.22 |
| 3/8 | 9.5 | 0.5 | 3 | 1.3 | 0.65 | 1.22 |
| 1/2 | 12.7 | 0.55 | 4 | 1.4 | 0.75 | 1.22 |
| 3/4 | 19.1 | 0.65 | 8 | 1.6 | 0.8 | 1.22 |
| 1 | 25.4 | 0.75 | 10.2 | 1.9 | 0.8 | 1.22 |
