SUMITOMO SUMITUBE®K
概述
SAE-AMS／UL／CSA规格品 耐热, 耐油、耐化学品性优的透明阻燃热缩管
■ SAE-AMS／UL224／CSA规格品
■ 阻燃
■ 透明
■ 薄壁
■ 半硬质
用途
■ 电线终端, 电线连接部位, 连接端子的绝缘, 保护, 增强
■ 暴露在高温, 化学品, 油类中的电线, 各种零部件的保护
■ 各种金属线类的机械保护
■ 各类标签类电线的固定
■ 热敏电阻, 电阻, 电容等的绝缘, 保护
■ 耐油性, 耐化学品性卓越
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 电子线架桥半硬质阻燃性聚偏氟乙烯树脂 |
| 阻燃性 | 阻燃 |

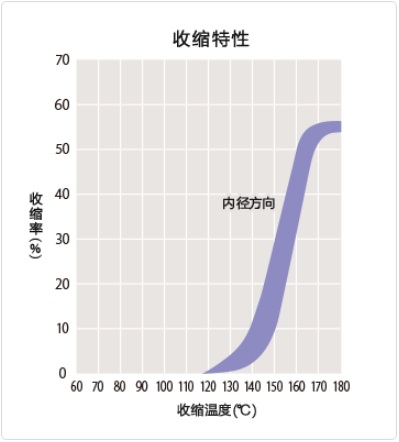

| 收缩温度 | 170℃以上 |
| 收缩率 | 50%以上 |
| 长度变化率 | 0± 10％ |
| 可连续使用温度 | -55 〜 175℃ |
| 规格 | SAE-AMS-DTL-23053/8 |
| UL224 | |
| 认定书No. E75077 | |
| 目录 No. SUMITUBE K 或者852 | |
| 额定温度 150℃, 额定电压 600V, 阻燃级别 VW-1 | |
| CSA C22.2 No. 198.1 | |
| 认定书No. LR33298 | |
| 额定温度 150℃, 额定电压 600V, 阻燃级别 VW-1 | |
| 电气用品安全法 电气用品中使用的零部件, 材料登记制度 | |
| 机器内被覆电线的阻燃性试验（-F-）登记 | |
| （登记No.：F-STS3-017～F-STS3-020） | |
| 标记（例） | ― |
| 可制作的颜色 | 黑, 红, 绿, 蓝, 白, 透明 （彩色物品为半透明颜色） |
| 柔软性 | 半硬质 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,航空/军用,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
特性
项目
特性值
代表值＊
机械特性
抗拉强度
（老化前）
34.5MPa以上
41.0MPa
伸展率 （老化前）
150％以上
405%
伸展率 （老化前）
250℃×7日, 50％以上
357%
低温柔软性
-55℃×4小时, 无裂缝
合格
热冲击
300℃×4小时, 无裂缝
合格
比重
1.80以下
1.75
电气特性
绝缘耐力
31.5kV/mm以上（1/2
inch以下的规格）
43.6kV/mm
23.6kV/mm以上（超过1/2
inch的规格）
31.4kV/mm
体积电阻率
1.0×1013Ω・cm以上
3.8×1015Ω・cm
化学特性
透明稳定性
175℃×24小时, 无变化
合格
耐液体性
T5624,
润滑油等浸渍24℃×24小时后
抗拉强度
34.5MPa以上
38.1MPa
绝缘耐力
19.7kV/mm以上
28.6kV/mm
燃烧性
VW-1合格
合格
＊非保证值
●尺寸
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径（最小值） | 壁厚（参考值） | 内径（最大值） | 壁厚 | ||
| 3/64 | 1.2 | 0.1 | 0.6 | 0.25±0.05 | 1.22 |
| 1/16 | 1.6 | 0.1 | 0.8 | 0.25±0.05 | 1.22 |
| 3/32 | 2.4 | 0.12 | 1.2 | 0.27±0.04 | 1.22 |
| 1/8 | 3.2 | 0.12 | 1.6 | 0.27±0.04 | 1.22 |
| 3/16 | 4.8 | 0.12 | 2.4 | 0.27±0.04 | 1.22 |
| 1/4 | 6.4 | 0.14 | 3.2 | 0.33±0.05 | 1.22 |
| 3/8 | 9.5 | 0.14 | 4.8 | 0.33±0.05 | 1.22 |
| 1/2 | 12.7 | 0.14 | 6.4 | 0.33±0.05 | 1.22 |
| 3/4 | 19.1 | 0.18 | 9.5 | 0.43±0.07 | 1.22 |
| 1 | 25.4 | 0.2 | 12.7 | 0.48±0.07 | 1.22 |
