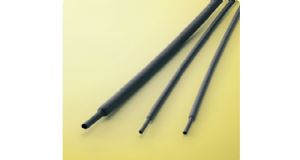

SUMITOMO SUMITUBE®B8
概述
UL及CSA规格品 额定温度为125℃的半硬质阻燃热缩管
■ UL224及CSA规格品
■ 半硬质
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）
用途
■ 用于要求具有机械强度的电线终端, 电线连接部位的绝缘, 保护, 增强
■ 被覆物体的增强
■ 各种管子的防腐蚀, 电解腐蚀保护
●基本式样
●耐油性、耐化学品性（常温）
●特性
●尺寸
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 电子线架桥半硬质阻燃性交联聚烯烃树脂 |
| 阻燃性 | 阻燃 |

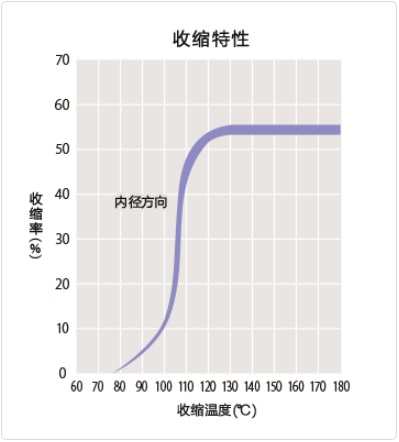

| 收缩温度 | 130℃以上 |
| 收缩率 | 50%以上 |
| 长度变化率 | 0± 5％ |
| 可连续使用温度 | -55 〜 125℃ |
| 规格 | UL224／认定书No. E48762 |
| 目录 No. SUMITUBE B8 或者846 | |
| 额定温度 125℃, 额定电压 600V, 阻燃级别 VW-1 | |
| CSA C22.2 No. 198.1／认定书No. LR33298 | |
| 额定温度 125℃, 额定电压 600V, 阻燃级别 VW-1 | |
| 电气用品安全法 电气用品中使用的零部件, 材料登记制度 | |
| 机器内被覆电线的阻燃性试验（-F-）登记 | |
| （登记No.：F-STS3-009～F-STS3-012） | |
| 标记（例） | SUMITOMO-K CSA SR HS X PO TUBING 125℃ SUMITUBE B8 VW-1 -F- |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白 |
| 柔软性 | 半硬质 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ○ | ○ | ○ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 13.8MPa以上 | 19.0MPa |
| 抗拉强度 （老化后） | 158℃×7日, 9.7MPa以上 | 17.1MPa | |
| 伸展率 （老化前） | 200％以上 | 340% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 340% | |
| 热冲击 | 250℃×4小时, 无裂缝 | 合格 | |
| 低温弯曲 | -30℃×1小时, 无裂缝 | 合格 | |
| 电气特性 | 耐电压 （老化前） | AC2.5kV×60秒, 无破坏 | 合格 |
| 耐电压 （老化后） | 158℃×7日, AC2.5kV×60秒, 无破坏 | 合格 | |
| 绝缘破坏电压（老化前） | AC2.5kV以上 | 15.0kV | |
| 绝缘破坏电压 （老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 2.3×1016Ω・cm | |
| 化学特性 | 铜腐蚀性 | 湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀 | 合格 |
| 铜稳定性 | 湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 伸展率在100％以上 | 304% | |
| 燃烧性 | VW-1合格 | 合格 | |
| ＊非保证值 | |||
●尺寸
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径（最小值） | 壁厚（参考值） | 内径（最大值） | 壁厚 | ||
| 3/64 | 1.60±0.30 | 0.25 | 0.6 | 0.51±0.07 | 1.22 |
| 1/16 | 2.00±0.30 | 0.25 | 0.8 | 0.51±0.07 | 1.22 |
| 3/32 | 2.70±0.30 | 0.25 | 1.2 | 0.51±0.07 | 1.22 |
| 1/8 | 3.50±0.30 | 0.25 | 1.6 | 0.51±0.07 | 1.22 |
| 3/16 | 5.20±0.30 | 0.3 | 2.4 | 0.64±0.07 | 1.22 |
| 1/4 | 6.8±0.4 | 0.3 | 3.2 | 0.64±0.07 | 1.22 |
| 3/8 | 10.0±0.4 | 0.35 | 4.8 | 0.76±0.07 | 1.22 |
| 1/2 | 13.2±0.5 | 0.35 | 6.4 | 0.76±0.07 | 1.22 |
| 3/4 | 20.0±0.6 | 0.35 | 9.5 | 0.76±0.07 | 1.22 |
| 1 | 26.6±0.8 | 0.4 | 12.7 | 0.89±0.12 | 1.22 |
