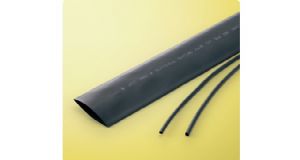

SUMITOMO SUMITUBE®F4（Z）
概述
UL及CSA规格品 壁薄且柔软性优 额定温度为125℃的阻燃热缩管
■ UL224及CSA规格品
■ 薄壁, 收缩时间缩短
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）
用途
■ 电线终端, 电线连接部位的绝缘, 保护, 增强
■ 电线的颜色识别, 捆绑
■ 电阻, 电容等的绝缘, 保护
■ 柔软
●基本式样
●耐油性、耐化学品性（常温）
●特性
●尺寸
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 电子线架桥软质阻燃性交联聚烯烃树脂 |
| 阻燃性 | 阻燃 |

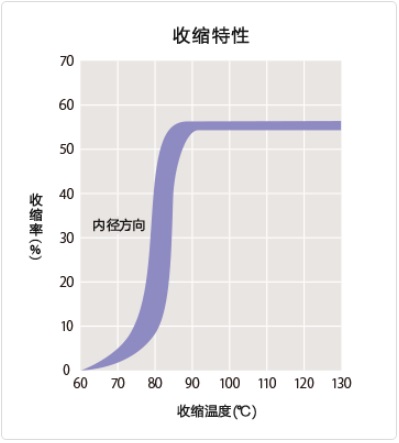

| 收缩温度 | 90℃以上 |
| 收缩率 | 50%以上 |
| 长度变化率 | -15％以上 |
| 可连续使用温度 | -55 〜 125℃ |
| 规格 | UL224／认定书No. E75077 |
| 目录 No. SUMITUBE F4（Z）或者942, | |
| 额定温度 125℃, 额定电压 300V, 阻燃级别 VW-1 | |
| CSA C22.2 No .198.1／认定书No. LR33298, | |
| 额定温度 125℃, 额定电压 150V, 阻燃级别 VW-1 | |
| 电气用品安全法 电气用品中使用的零部件, 材料登记制度 | |
| 机器内被覆电线的阻燃性试验（-F-）登记 | |
| （登记No.：F-STS3-009～F-STS3-012） | |
| 标记（例） | （苏州产） 125℃ VW-1 SUMITOMO-SZ SUMITUBE F4（Z）CAT 942 CSA 125℃ VW-1 -F- |
| （日本产） | |
| 125℃ VW-1 | |
| SUMITOMO-K SUMITUBE F4（Z）CAT 942 CSA 125℃ VW-1 -F- | |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 10.4MPa以上 | 15.2MPa |
| 抗拉强度 （老化后） | 158℃×7日, 7.3MPa以上 | 16.0MPa | |
| 伸展率 （老化前） | 200％以上 | 350% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 350% | |
| 热冲击 | 250℃×4小时, 无裂缝 | 合格 | |
| 低温弯曲 | -30℃×1小时, 无裂缝 | 合格 | |
| 电气特性 | 耐电压 （老化前） | AC2.5kV×60秒, 无破坏 | 合格 |
| 耐电压 （老化后） | 158℃×7日, AC2.5kV×60秒, 无破坏 | 合格 | |
| 绝缘破坏电压（老化前） | AC2.5kV以上 | 12.6kV | |
| 绝缘破坏电压 （老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 2.5×1016Ω・cm | |
| 化学特性 | 铜腐蚀性 | 湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀 | 合格 |
| 铜稳定性 | 湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 伸展率在100％以上 | 342% | |
| 燃烧性 | VW-1合格 | 合格 | |
| ＊非保证值 | |||
●尺寸
| 公制尺寸 | |||||
| 尺寸（mm） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径 | 壁厚（参考值） | 内径（最大值） | 壁厚（最小值） | ||
| 1×0.1 | 1.30±0.30 | 0.1 | 0.5 | 0.2 | 200 |
| 1.5×0.1 | 1.90±0.30 | 0.1 | 0.75 | 0.2 | 200 |
| 2×0.1 | 2.30±0.30 | 0.1 | 1 | 0.2 | 200 |
| 2.5×0.15 | 2.80±0.30 | 0.15 | 1.25 | 0.25 | 200 |
| 3×0.15 | 3.30±0.30 | 0.15 | 1.5 | 0.25 | 200 |
| 3.5×0.15 | 3.80±0.30 | 0.15 | 1.75 | 0.25 | 200 |
| 4×0.15 | 4.40±0.30 | 0.15 | 2 | 0.25 | 200 |
| 5×0.15 | 5.50±0.30 | 0.15 | 2.5 | 0.25 | 100 |
| 6×0.15 | 6.5±0.4 | 0.15 | 3 | 0.28 | 100 |
| 7×0.15 | 7.5±0.4 | 0.15 | 3.5 | 0.28 | 50 |
| 8×0.15 | 8.5±0.4 | 0.15 | 4 | 0.28 | 50 |
| 9×0.15 | 9.5±0.4 | 0.15 | 4.5 | 0.28 | 50 |
| 10×0.15 | 10.5±0.4 | 0.15 | 5 | 0.28 | 50 |
| 英制尺寸 | |||||
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径（最小值） | 壁厚（参考值） | 内径（最大值） | 壁厚（最小值） | ||
| 1/2 | 12.7 | 0.15 | 6.4 | 0.28 | 61 |
| 3/4 | 19.1 | 0.18 | 9.5 | 0.35 | 61 |
| 1 | 25.4 | 0.2 | 12.7 | 0.4 | 61 |
