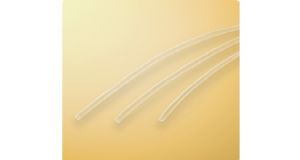

SUMITOMO SUMITUBE®V（300V）
概述
UL/cULus规格品 透明阻燃热缩管
■ UL224（UL／cULus）规格品
■ 阻燃
■ 透明
用途
■ 电线终端, 电线连接部位的绝缘, 保护, 增强
■ 电缆标签的固定, 保护
■ 电阻, 电容等的绝缘, 保护
●基本式样
●耐油性、耐化学品性（常温）
●特性
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 软质阻燃性聚氯乙烯树脂 |
| 阻燃性 | 阻燃 |
| 收缩率 | 50%以上 |
| 长度变化率 | -30％以上 |
| 可连续使用温度 | -30 〜 105℃ |
| 规格 | UL224／认定书No. E48762 |
| 目录 No. 836, 额定温度 105℃ | |
| 额定电压 300V, 阻燃级别 VW-1 | |
| 电气用品安全法 电气用品中使用的零部件, 材料登记制度 | |
| 机器内被覆电线的阻燃性试验（-F-）登记（登记No. ：F-STS3-001～F-STS3-008） | |
| 标记（例） | 105℃ VW-1 SUMITOMO-K SUMITUBE V CAT 836 -F- |
| 可制作的颜色 | 透明 |
| 柔软性 | 柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ○ | ○ | ○ | △ | △ | △ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 10.4MPa以上 | 27.7MPa |
| 抗拉强度 （老化后） | 136℃×7日, 7.3MPa以上 | 29.0MPa | |
| 伸展率 （老化前） | 100％以上 | 340% | |
| 伸展率 （老化后） | 136℃×7日, 100％以上 | 320% | |
| 加热变形率 | 131℃×1小时, 35％以下 | 27% | |
| 热冲击 | 180℃×4小时, 无裂缝 | 合格 | |
| 低温弯曲 | -30℃×1小时, 无裂缝 | 合格 | |
| 电气特性 | 耐电压 （老化前） | AC2.5kV×60秒, 无破坏 | 合格 |
| 耐电压 （老化后） | 136℃×7日, AC2.5kV×60秒, 无破坏 | 合格 | |
| 绝缘破坏电压（老化前） | AC2.5kV以上 | 17.5kV | |
| 绝缘破坏电压 （老化后） | 136℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 体积电阻率 | 1.0×1010Ω・cm以上 | 5.3×1012Ω・cm | |
| 化学特性 | 铜腐蚀性 | 湿度95％, 环境下放置24小时后, 136℃×7日, 无腐蚀 | 合格 |
| 铜稳定性 | 湿度95％, 温度23℃环境下放置24小时后, 136℃×7日, 伸展率在100％以上 | 300% | |
| 燃烧性 | VW-1合格 | 合格 | |
| ＊非保证值 | |||
●尺寸
| 英制尺寸 | |||||
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径＊（最小值） | 壁厚（参考值） | 内径（最大值） | 壁厚（最小值） | ||
| 3/64 | 1.2 | 0.1 | 0.6 | 0.26 | 100 |
| 1/16 | 1.6 | 0.1 | 0.8 | 0.33 | 100 |
| 3/32 | 2.4 | 0.12 | 1.2 | 0.33 | 100 |
| 1/8 | 3.2 | 0.12 | 1.6 | 0.33 | 100 |
| 3/16 | 4.8 | 0.12 | 2.4 | 0.33 | 100 |
| 1/4 | 6.4 | 0.15 | 3.2 | 0.44 | 50 |
| 3/8 | 9.5 | 0.15 | 4.8 | 0.44 | 50 |
| 1/2 | 12.7 | 0.19 | 6.4 | 0.56 | 50 |
| 3/4 | 19.1 | 0.23 | 9.5 | 0.69 | 50 |
| 1 | 25.4 | 0.25 | 12.7 | 0.77 | 50 |
| 公制尺寸 | |||||
| 尺寸（mm） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径＊（最小值） | 壁厚（参考值） | 内径（最大值） | 壁厚（最小值） | ||
| 1.5×0.15 | 1.5 | 0.15 | 0.75 | 0.33 | 100 |
| 2×0.15 | 2 | 0.15 | 1 | 0.33 | 100 |
| 2.5×0.15 | 2.5 | 0.15 | 1.25 | 0.33 | 100 |
| 3×0.15 | 3 | 0.15 | 1.5 | 0.33 | 100 |
| 3.5×0.15 | 3.5 | 0.15 | 1.75 | 0.33 | 100 |
| 4×0.15 | 4 | 0.15 | 2 | 0.33 | 100 |
| 5×0.15 | 5 | 0.15 | 2.5 | 0.44 | 50 |
| 6×0.15 | 6 | 0.15 | 3 | 0.44 | 50 |
| 7×0.15 | 7 | 0.15 | 3.5 | 0.44 | 50 |
| 8×0.15 | 8 | 0.15 | 4 | 0.44 | 50 |
| 9×0.2 | 9 | 0.2 | 4.5 | 0.56 | 50 |
| 10×0.2 | 10 | 0.2 | 5 | 0.56 | 50 |
| 11×0.2 | 11 | 0.2 | 5.5 | 0.56 | 50 |
| 12×0.2 | 12 | 0.2 | 6 | 0.56 | 50 |
| 13×0.25 | 13 | 0.25 | 6.5 | 0.69 | 50 |
| 14×0.25 | 14 | 0.25 | 7 | 0.69 | 50 |
| 15×0.25 | 15 | 0.25 | 7.5 | 0.69 | 50 |
| 16×0.25 | 16 | 0.25 | 8 | 0.69 | 50 |
| 18×0.25 | 18 | 0.25 | 9 | 0.77 | 50 |
| 20×0.25 | 20 | 0.25 | 10 | 0.77 | 50 |
| 22×0.25 | 22 | 0.25 | 11 | 0.77 | 50 |
| 25×0.25 | 25 | 0.25 | 12.5 | 0.77 | 50 |
|
＊ 实际AOA体育（China）官方网站的内径尺寸可能会约大20%左右,

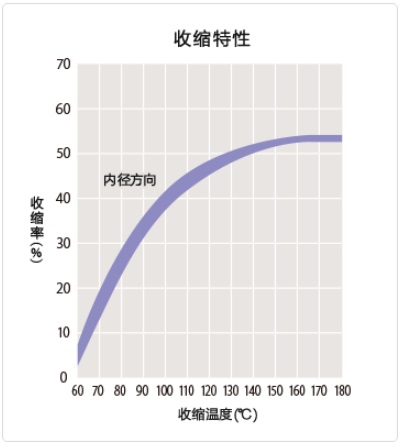

请注意使用存放条件与自然收缩SUMITUBEV的材质是软质聚氯乙烯，其特性是在大约40℃左右开始出现收缩的趋势，故AOA体育（China）官方网站仍建议存放在湿度较低的阴凉场所。同时请避免阳光直射。 ※ SUMITUBEV会在热缩时，因为局部受热不均匀而产生裂开现象。请在确认收缩状态的同时决定收缩条件。 |
|||||
