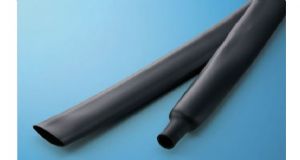

SUMITOMO SUMITUBE®R
概述
SAE-AMS规格品 柔软性优的橡胶质感阻燃热缩管
■ SAE-AMS规格品
■ 具有橡胶状的弹性, 柔软
■ 阻燃
■ 耐油性优
用途
■ 辊子的衬胶的替代
■ 要求具有柔软性的电线, 电气零部件的绝缘, 保护, 增强
■ 橡皮绝缘软电缆的连接部位绝缘
■ 引出引线的防屈曲
●基本式样
●耐油性、耐化学品性（常温）
●特性
●尺寸
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 电子线架桥软质阻燃性交联聚烯烃树脂 |
| 阻燃性 | 阻燃 |

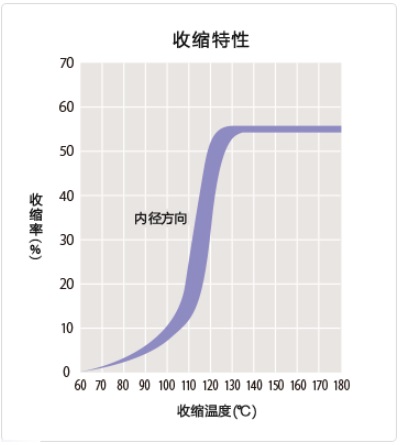

| 收缩温度 | 130℃以上 |
| 收缩率 | 50%以上 |
| 长度变化率 | -10％以上 |
| 可连续使用温度 | -70 〜 120℃ |
| 规格 | SAE-AMS-DTL-23053/1 Class 2 |
| 标记（例） | ― |
| 可制作的颜色 | 黑 |
| 柔软性 | 高柔软 |
| 环境对应 | RoHS,ELV |
| 领域 | 航空/军用,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ○ | ○ | ○ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 10.4MPa以上 | 16.0MPa |
| 伸展率 （老化前） | 225％以上 | 495% | |
| 伸展率 （老化后） | 121℃×7日, 175％以上 | 430% | |
| 低温柔软性 | -70℃×4小时, 无裂缝 | 合格 | |
| 热冲击 | 200℃×4小时, 无裂缝 | 合格 | |
| 电气特性 | 绝缘耐力 （老化前） | 11.8kV/mm以上 | 25.0kV/mm |
| 绝缘耐力 （老化后） | 121℃×7日, 11.8kV/mm以上 | 23.5kV/mm | |
| 体积电阻率 | 1.0×1011Ω・cm以上 | 3.1×1014Ω・cm | |
| 化学特性 | 铜腐蚀性 | 150℃×16小时, 无腐蚀 | 合格 |
| 耐液体性 | T5624, 润滑油等浸渍24℃×24小时后 | ||
| 抗拉强度 | 6.9MPa以上 | 12.2MPa | |
| 伸展率 | 175%以上 | 433% | |
| 绝缘耐力 | 9.8kV/mm以上 | 23.0kV/mm | |
| 燃烧性 | ASTM D2671 Procedure A | 合格 | |
| ＊非保证值 | |||
●尺寸
| 尺寸（inch） | 收缩前尺寸（mm） | 收缩后尺寸（mm） | 単位长度（最小值）（m） | ||
| 内径（最小值） | 壁厚（参考值） | 内径（最大值） | 壁厚 | 卷轴 | |
| 1/8 * | 3.2 | 0.35 | 1.6 | 0.70±0.20 | 152.5 |
| 3/16 * | 4.8 | 0.45 | 2.4 | 0.89±0.25 | 61 |
| 1/4 | 6.4 | 0.45 | 3.2 | 0.89±0.25 | 61 |
| 3/8 | 9.5 | 0.55 | 4.8 | 1.01±0.25 | 30.5 |
| 1/2 | 12.7 | 0.6 | 6.4 | 1.22±0.38 | 30.5 |
| 3/4 | 19.1 | 0.7 | 9.5 | 1.45±0.38 | 30.5 |
| 1 | 25.4 | 0.9 | 12.7 | 1.78±0.51 | 30.5 |
| 1-1/2 | 31.8 | 1 | 15.9 | 2.20±0.51 | 30.5 |
| 1-1/4 | 38.1 | 1.2 | 19.1 | 2.41±0.51 | 30.5 |
| 1-3/4 | 44.5 | 1.3 | 22.2 | 2.71±0.51 | 30.5 |
| 2 | 50.8 | 1.3 | 25.4 | 2.79±0.51 | 30.5 |
| ＊不适合SAE-AMS-DTL-23053规格 | |||||
