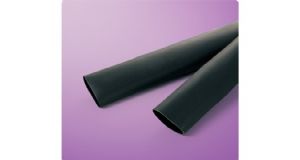

SUMITOMO IRRAX®TUBE NHR
概述
无卤/无锑柔软耐热套管
■ 无卤/无锑
■ 阻燃性卓越（符合 日本铁道车辆机械技术协会 铁路车辆用材料燃烧试验）
■ 燃烧时, 具有卓越的抑制烟尘和有毒气体的能力
●基本式样
●耐油性、耐化学品性（常温）
●特性
●尺寸
| AOA体育（China）官方网站分类 | 耐热套管（非收缩） |
| 材质 | 电子线架桥软质阻燃性交联聚烯烃树脂 |
| 阻燃性 | 阻燃 |
| 可连续使用温度 | -40 〜 105℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| （规格书编号R1-3699） | |
| 标记（例） | ― |
| 可制作的颜色 | 黑 |
| 柔软性 | 柔软 |
| 环境对应 | 无卤,RoHS,ELV |
| 领域 | 航空/军用,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 5.9MPa以上 | 8.4MPa |
| 抗拉强度 （老化后） | 136℃×7日, 4.0MPa以上 | 7.4MPa | |
| 伸展率 （老化前） | 200％以上 | 380% | |
| 伸展率 （老化后） | 136℃×7日, 100％以上 | 340% | |
| 加热变形率 | 105℃×1小时, 50％以下 | 8% | |
| 低温弯曲 | -40℃×1小时, 无裂缝 | 合格 | |
| 电气特性 | 耐电压 （老化前） | 2.5kV×60秒, 无破坏 | 合格 |
| 体积电阻率 | 1.0×1010Ω・cm | 2.7×1014Ω・cm | |
| 化学特性 | 燃烧性 | 车辆用材料燃烧试验 18-1011K | 合格 |
| ＊非保证值 | |||
●尺寸
| 尺寸（mm） | 内径（mm） | 壁厚（mm） | 単位长度（m） |
| 5×0.7 | 5.00±0.50 | 0.70±0.10 | 100以上 |
| 6×0.7 | 6.0±0.5 | 0.70±0.10 | 100以上 |
| 8×0.7 | 8.0±0.5 | 0.70±0.10 | 100以上 |
| 10×0.7 | 10.0±0.5 | 0.70±0.10 | 100以上 |
| 12×0.7 | 12.0±0.5 | 0.70±0.10 | 100以上 |
| 14×0.7 | 14.0±0.7 | 0.70±0.10 | 100以上 |
| 16×0.7 | 16.0±0.7 | 0.70±0.10 | 100以上 |
| 20×0.7 | 20.0±0.7 | 0.70±0.10 | 100以上 |
| 24×1 | 24.0±1.0 | 1.00±0.15 | 2以上 |
| 28×1 | 28.0±1.0 | 1.00±0.15 | 2以上 |
| 30×1 | 30.0±1.0 | 1.00±0.15 | 2以上 |
| 35×1 | 35.0±1.0 | 1.00±0.15 | 2以上 |
| 42×1 | 42.0±1.0 | 1.00±0.15 | 2以上 |
| 50×1.2 | 50.0±1.5 | 1.20±0.20 | 2以上 |
| 长度变化率：－10％以上（125℃×5分钟） | |||
