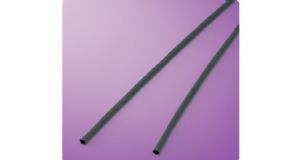

SUMITOMO IRRAX®TUBE B8
概述
UL规格・应对电气用品安全法的半硬质耐热套管
■ 可应对UL224规格及电气用品安全法（AWG尺寸）
■ 可应对电气用品安全法（公制尺寸）
■ 半硬质
用途
■ 需要机械强度的电线终端部位的绝缘, 保护
■ 被覆物的增强
■ 阻燃（不使用氯系阻燃剂, 特定溴系阻燃剂(PBDE, PBB)）
●基本式样
| AOA体育（China）官方网站分类 | 耐热套管（非收缩） |
| 材质 | 电子线架桥半硬质阻燃性交联聚烯烃树脂 |
| 阻燃性 | 阻燃 |
| 可连续使用温度 | -55 〜 125℃ |
| 规格 | UL224（AWG尺寸） |
| 认定书No. E75077 | |
| 额定温度 125℃, 额定电压 600V, 阻燃级别 VW-1 | |
| 电气用品安全法（AWG尺寸及公制尺寸） | |
| 电气用品中使用的零部件, 材料登记制度 | |
| 机器内被覆电线的阻燃性试验（ -F-）登记 | |
| （登记No.：F-STS3-009～F-STS3-016） | |
| 标记（例） | （AWG尺寸） VW-1 SUMITOMO IRRAX B8 125℃ -F- |
| （公制尺寸） | |
| SUMITOMO IRRAX B8 -F- | |
| 可制作的颜色 | 黑, 棕, 红, 橙, 黄, 绿, 蓝, 紫, 灰, 白 |
| 柔软性 | 半硬质 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●耐油性、耐化学品性（常温）
| 汽油 | 轻油 | 润滑油 | 酒精 | 酸 | 碱 |
| ○ | ○ | ○ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品质优良 △：需在使用过程中加以注意 | |||||
●特性
| 特性 | 项目 | 特性值 | 代表值＊ |
| 机械特性 | 抗拉强度 （老化前） | 13.8MPa以上 | 19.0MPa |
| 抗拉强度 （老化后） | 158℃×7日, 9.7MPa以上 | 17.1MPa | |
| 伸展率 （老化前） | 200％以上 | 340% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 340% | |
| 热冲击 | 250℃×4小时, 无裂缝 | 合格 | |
| 低温弯曲 | -30℃×1小时, 无裂缝 | 合格 | |
| 电气特性 | 耐电压 （老化前） | AC2.5kV×60秒, 无破坏 | 合格 |
| 耐电压 （老化后） | 158℃×7日, AC2.5kV×60秒, 无破坏 | 合格 | |
| 绝缘破坏电压（老化前） | AC2.5kV以上 | 15.0kV | |
| 绝缘破坏电压（老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 体积电阻率 | 1.0×1014Ω・cm以上 | 2.3×1016Ω・cm | |
| 化学特性 | 铜腐蚀性 | 湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 无腐蚀 | 合格 |
| 铜稳定性 | 湿度95％, 温度23℃环境下放置24小时后, 158℃×7日, 伸展率在100％以上 | 304% | |
| 燃烧性 | VW-1合格 | 合格 | |
| ＊非保证值 | |||
●尺寸
| AWG | |||
| 尺寸 | 内径（mm） | 壁厚（mm） | 単位长度（m） |
| AWG24 | 0.55±0.10 | 0.50±0.06 | 500以上 |
| AWG22 | 0.65±0.10 | 0.50±0.06 | 500以上 |
| AWG20 | 0.80±0.10 | 0.50±0.06 | 500以上 |
| AWG19 | 0.90±0.10 | 0.50±0.06 | 500以上 |
| AWG18 | 1.00±0.10 | 0.50±0.06 | 250以上 |
| AWG17 | 1.15±0.10 | 0.62±0.06 | 250以上 |
| AWG16 | 1.30±0.10 | 0.62±0.06 | 250以上 |
| AWG15 | 1.45±0.10 | 0.62±0.06 | 200以上 |
| AWG14 | 1.65±0.10 | 0.62±0.06 | 200以上 |
| AWG13 | 1.80±0.15 | 0.62±0.06 | 200以上 |
| AWG12 | 2.10±0.15 | 0.62±0.06 | 400以上 |
| AWG11 | 2.30±0.15 | 0.62±0.06 | 400以上 |
| AWG10 | 2.60±0.15 | 0.62±0.06 | 400以上 |
| AWG9 | 2.90±0.15 | 0.62±0.06 | 400以上 |
| AWG8 | 3.30±0.15 | 0.62±0.06 | 400以上 |
| AWG7 | 3.70±0.15 | 0.62±0.06 | 400以上 |
| AWG6 | 4.10±0.20 | 0.62±0.06 | 200以上 |
| AWG5 | 4.60±0.20 | 0.62±0.06 | 200以上 |
| AWG4 | 5.20±0.20 | 0.62±0.06 | 200以上 |
| AWG3 | 5.80±0.20 | 0.62±0.06 | 100以上 |
| AWG2 | 6.5±0.2 | 0.62±0.06 | 100以上 |
| AWG1 | 7.3±0.3 | 0.62±0.06 | 100以上 |
| AWG0 | 8.3±0.3 | 0.62±0.06 | 100以上 |
| 公制尺寸 | |||
| 尺寸 | 内径（mm） | 壁厚（mm） | 単位长度（m） |
| 1×0.4 | 1.00±0.10 | 0.38以上 | 500以上 |
| 1.5×0.4 | 1.50±0.10 | 0.38以上 | 300以上 |
| 2×0.4 | 2.00±0.20 | 0.38以上 | 200以上 |
| 3×0.4 | 3.00±0.20 | 0.38以上 | 400以上 |
| 4×0.4 | 4.00±0.30 | 0.38以上 | 400以上 |
| 5×0.4 | 5.00±0.30 | 0.38以上 | 200以上 |
| 6×0.4 | 6.00±0.50 | 0.38以上 | 200以上 |
| 7×0.4 | 7.0±0.5 | 0.38以上 | 100以上 |
| 8×0.4 | 8.0±0.5 | 0.38以上 | 100以上 |
| 9×0.4 | 9.0±0.5 | 0.38以上 | 100以上 |
| 10×0.4 | 10.0±0.5 | 0.38以上 | 100以上 |
| 长度变化率：－10％以上（200℃×5分钟） | |||
