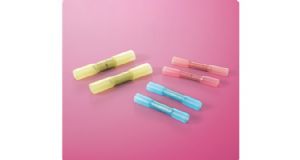

SUMITOMO SUMISEAL®
概述
集电线连接和防水功能于一体的热缩管一体化压接套管
■ 可以电线的连接及防水
■ 对金属, 聚乙烯, PVC有粘合性, 可以进行防水加工
■ 耐摩耗性卓越
■ 可均匀, 紧凑地完成压接
用途
■ 汽车电线束, 家电AOA体育（China）官方网站, 船舶, 工作机械等的电线的连接及防水・绝缘, 机械保护
注）请配合使用条件, 确认防水特性等因素后再使用。
●基本式样
| AOA体育（China）官方网站分类 | 热缩套管 |
| 材质 | 压接管：无氧铜管（电气锡镀） |
| 热缩管外层：电子线架桥半硬质交联聚烯烃树脂 | |
| 热缩管内层：热熔融性胶水 | |
| 阻燃性 | 非阻燃 |
| 收缩温度 | 120℃以上 |
| 可连续使用温度 | -40 〜 105℃ |
| 规格 | 住友电工超效能高分子株式会社所规定的标准规格 |
| （规格书编号R4-0200） | |
| 标记（例） | ― |
| 可制作的颜色 | 黄, 红, 蓝 |
| 柔软性 | 半硬质 |
| 环境对应 | RoHS,ELV |
| 领域 | 汽车,工程机械,工业机械,电子 |
●特性
| 项目 | 试验方法和判定基准 |
| 耐电压 | 在SUMISEAL外侧和内部的电线之间施加3400V的交流电压（60Hz）, 承受1分钟。 |
| 防水性 | 沉浸在1m深的水下1个月后, 能通过耐电压试验。 |
| 冷热循环 | 5个循环（-25℃×30分→20℃×10分→75℃×30分→20℃×10分为一个循环）后, 能通过耐电压试验。 |
| 低温性 | 在-20℃压接, 再在-55℃环境下放置1个小时。然后, 在常温下能通过 耐电压试验。 |
| 低振动疲劳性 | 以加速度7GX8小时震动后, 能通过耐电压试验。 |
●尺寸
| 外径 | 各部位尺寸（mm） | 电线适用范围 | 専用 | 定格 | 定格 | 标准颜色 | ||||
| dφ | Dφ | L | l | mm2 | AWG | 工具 | 電圧 | 電流 | ||
| SS-2220 | 1.4 | 3.8 | 25 | 11.5 | 0.3～0.5 | 22-20 | NH-82 | 600V | 19A | 黄 |
| SS-1816 | 1.7 | 4.2 | 37 | 15 | 0.75～1.25 | 18-16 | NH-82 | 600V | 19A | 赤 |
| SS-1414 | 2.3 | 4.9 | 37 | 15 | 2 | 14 | NH-82 | 600V | 27A | 青 |
| SS-1010 | 3.4 | 6.4 | 42 | 15 | 5.5 | 10 | NH-82 | 600V | 49A | 黄 |
