CEMBRE 冷压套管端子
概述

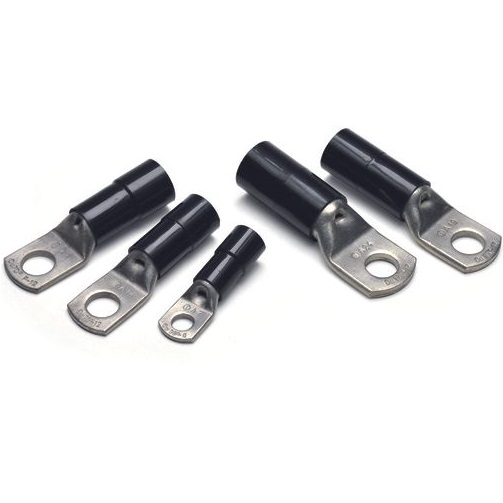

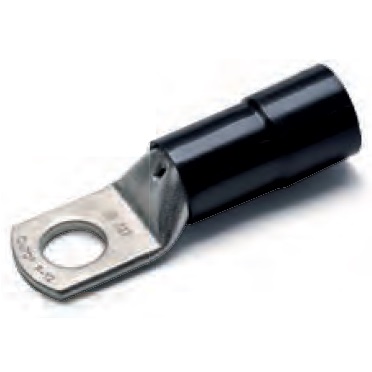

ANE-M系列接线端子采用纯度大于99.9%的电解铜管制造，退火镀锡。 PA6.6绝缘套管的内部为漏斗形，以确保导体股线的完整和轻松引入。 它还消除了使用胶带或热缩管对终端进行绝缘的需要。 此外，PA6.6套管可避免在桶入口处发生导体断裂的可能性。 工作温度范围为–20至 + 115°C（浪涌 + 130°C）。| 图例 | 系列 | 型号 | 颜色 | 绝缘材质 | 绝缘类型 | 电缆截面 | 卤素 | 螺栓直径 | 用于 |
UL94标准下的
灭弧等级
|
|
ANE-M | ANE2-M4 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 10 mm² | - | M4 | 铜导线 | - |
| ANE-M | ANE2-M5 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 10 mm² | - | M5 | 铜导线 | - | |
| ANE-M | ANE2-M6 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 10 mm² | - | M6 | 铜导线 | - | |
| ANE-M | ANE2-M8 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 10 mm² | - | M8 | 铜导线 | - | |
| ANE-M | ANE2-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 10 mm² | - | M10 | 铜导线 | - | |
| ANE-M | ANE2-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 10 mm² | - | M12 | 铜导线 | - | |
| ANE-M | ANE3-M4 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 16 mm² | - | M4 | 铜导线 | - | |
| ANE-M | ANE3-M5 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 16 mm² | - | M5 | 铜导线 | - | |
| ANE-M | ANE3-M6 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 16 mm² | - | M6 | 铜导线 | - | |
| ANE-M | ANE3-M8 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 16 mm² | - | M8 | 铜导线 | - | |
| ANE-M | ANE3-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 16 mm² | - | M10 | 铜导线 | - | |
| ANE-M | ANE3-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 16 mm² | - | M12 | 铜导线 | - | |
| ANE-M | ANE5-M4 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 25 mm² | - | M4 | 铜导线 | - | |
| ANE-M | ANE5-M5 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 25 mm² | - | M5 | 铜导线 | - | |
| ANE-M | ANE5-M6 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 25 mm² | - | M6 | 铜导线 | - | |
| ANE-M | ANE5-M8 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 25 mm² | - | M8 | 铜导线 | - | |
| ANE-M | ANE5-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 25 mm² | - | M10 | 铜导线 | - | |
| ANE-M | ANE5-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 25 mm² | - | M12 | 铜导线 | - | |
| ANE-M | ANE7-M6 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 35 mm² | - | M6 | 铜导线 | - | |
| ANE-M | ANE7-M8 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 35 mm² | - | M8 | 铜导线 | - | |
| ANE-M | ANE7-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 35 mm² | - | M10 | 铜导线 | - | |
| ANE-M | ANE7-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 35 mm² | - | M12 | 铜导线 | - | |
| ANE-M | ANE10-M6 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 50 mm² | - | M6 | 铜导线 | - | |
| ANE-M | ANE10-M8 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 50 mm² | - | M8 | 铜导线 | - | |
| ANE-M | ANE10-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 50 mm² | - | M10 | 铜导线 | - | |
| ANE-M | ANE10-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 50 mm² | - | M12 | 铜导线 | - | |
| ANE-M | ANE14-M6 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M6 | 铜导线 | - | |
| ANE-M | ANE14-M8 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M8 | 铜导线 | - | |
| ANE-M | ANE14-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M10 | 铜导线 | - | |
| ANE-M | ANE14-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M12 | 铜导线 | - | |
| ANE-M | ANE14-M14 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M14 | 铜导线 | - | |
| ANE-M | ANE19-M8 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 95 mm² | - | M8 | 铜导线 | - | |
| ANE-M | ANE19-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 95 mm² | - | M10 | 铜导线 | - | |
| ANE-M | ANE19-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 95 mm² | - | M12 | 铜导线 | - | |
| ANE-M | ANE19-M14 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 95 mm² | - | M14 | 铜导线 | - | |
| ANE-M | ANE19-M16 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 95 mm² | - | M16 | 铜导线 | - | |
| ANE-M | ANE24-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 120 mm² | - | M10 | 铜导线 | - | |
| ANE-M | ANE24-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 120 mm² | - | M12 | 铜导线 | - | |
| ANE-M | ANE24-M14 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 120 mm² | - | M14 | 铜导线 | - | |
| ANE-M | ANE24-M16 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 120 mm² | - | M16 | 铜导线 | - | |
| ANE-M | ANE30-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 150 mm² | - | M12 | 铜导线 | - | |
| ANE-M | ANE30-M14 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 150 mm² | - | M14 | 铜导线 | - | |
| ANE-M | ANE30-M16 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 150 mm² | - | M16 | 铜导线 | - | |
| ANE-M | ANE30-M20 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 150 mm² | - | M20 | 铜导线 | - | |
|
ANE-M FINE STRANDED | ANE9-M6/15 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 35 mm² | - | M6 | 5类和6类柔性铜导体 | - |
| ANE-M FINE STRANDED | ANE9-M8 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 35 mm² | - | M8 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE9-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 35 mm² | - | M10 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE9-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 35 mm² | - | M12 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE12-M6/15 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 50 mm² | - | M6 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE12-M8 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 50 mm² | - | M8 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE12-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 50 mm² | - | M10 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE12-M10/19 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 50 mm² | - | M10 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE12-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 50 mm² | - | M12 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE17-M6 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M6 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE17-M8 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M8 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE17-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M10 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE17-M10/19 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M10 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE17-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M12 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE17-M14 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M14 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE17-M16 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 70 mm² | - | M16 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE20-M8 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 95 mm² | - | M8 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE20-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 95 mm² | - | M10 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE20-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 95 mm² | - | M12 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE20-M14 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 95 mm² | - | M14 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE20-M16 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 95 mm² | - | M16 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE29-M10 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 120 mm² | - | M8 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE29-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 120 mm² | - | M10 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE29-M14 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 120 mm² | - | M12 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE29-M16 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 120 mm² | - | M14 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE29-M18 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 120 mm² | - | M16 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE35-M12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 150 mm² | - | M12 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE35-M14 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 150 mm² | - | M14 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE35-M16 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 150 mm² | - | M16 | 5类和6类柔性铜导体 | - | |
| ANE-M FINE STRANDED | ANE35-M18 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 150 mm² | - | M18 | 5类和6类柔性铜导体 | - | |
|

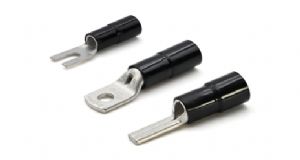

ANE-P | ANE2-P12 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 10 mm² | - | - | 铜导线 | V2 |
| ANE-P | ANE3-P14 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 16 mm² | - | - | 铜导线 | V2 | |
| ANE-P | ANE5-P16 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 25 mm² | - | - | 铜导线 | V2 | |
| ANE-P | ANE7-P20 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 35 mm² | - | - | 铜导线 | V2 | |
|
ANE-U | ANE2-U4 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 10 mm² | - | M4 | 铜导线 | V2 |
| ANE-U | ANE2-U5 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 10 mm² | - | M5 | 铜导线 | V2 | |
| ANE-U | ANE3-U4 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 16 mm² | - | M4 | 铜导线 | V2 | |
| ANE-U | ANE3-U5 | 黑色 | 聚酰胺 PA6.6 | 部分绝缘 | 16 mm² | - | M5 | 铜导线 | V2 | |
|

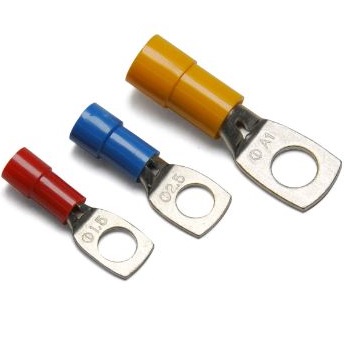

P-M. | P03-M3 | 红色 | 聚碳酸酯 | 部分绝缘 | 0.25÷1.5 mm² | 无卤素 | M3 | 铜导线 | V0 |
| P-M. | P03-M3.5 | 红色 | 聚碳酸酯 | 部分绝缘 | 0.25÷1.5 mm² | 无卤素 | M3.5 | 铜导线 | V0 | |
| P-M. | P03-M4 | 红色 | 聚碳酸酯 | 部分绝缘 | 0.25÷1.5 mm² | 无卤素 | M4 | 铜导线 | V0 | |
| P-M. | P03-M5 | 红色 | 聚碳酸酯 | 部分绝缘 | 0.25÷1.5 mm² | 无卤素 | M5 | 铜导线 | V0 | |
| P-M. | P03-M6 | 红色 | 聚碳酸酯 | 部分绝缘 | 0.25÷1.5 mm² | 无卤素 | M6 | 铜导线 | V0 | |
| P-M. | P06-M3 | 蓝色 | 聚碳酸酯 | 部分绝缘 | 1.5÷2.5 mm² | 无卤素 | M3 | 铜导线 | V0 | |
| P-M. | P06-M3.5 | 蓝色 | 聚碳酸酯 | 部分绝缘 | 1.5÷2.5 mm² | 无卤素 | M3.5 | 铜导线 | V0 | |
| P-M. | P06-M4 | 蓝色 | 聚碳酸酯 | 部分绝缘 | 1.5÷2.5 mm² | 无卤素 | M4 | 铜导线 | V0 | |
| P-M. | P06-M5 | 蓝色 | 聚碳酸酯 | 部分绝缘 | 1.5÷2.5 mm² | 无卤素 | M5 | 铜导线 | V0 | |
| P-M. | P06-M6 | 蓝色 | 聚碳酸酯 | 部分绝缘 | 1.5÷2.5 mm² | 无卤素 | M6 | 铜导线 | V0 | |
| P-M. | P06-M8 | 蓝色 | 聚碳酸酯 | 部分绝缘 | 1.5÷2.5 mm² | 无卤素 | M8 | 铜导线 | V0 | |
| P-M. | P1-M3 | 黄色 | 聚碳酸酯 | 部分绝缘 | 4÷6 mm² | 无卤素 | M3 | 铜导线 | V0 |
