SUMITOMO HV/HVG防水系列

概述

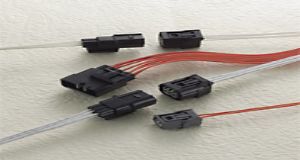

HV 防水系列是将以往的HX 防水系列改良后，提高了可信性的接插件系列。
此外，HVG 防水系列在HV 防水系列的母端接插件的侧壁上还增加了指扣，提高了接插件插入作业的操作性。具备检测端子插入不到位的构造。
●具有当端子在半插入状态时，锁片无法组装到位的检知构造。
●接插件可以直接固定在车体支架

品种：阴阳AOA体育（China）官方网站线对线 (5)

序号	图片	AOA体育（China）官方网站号码	端子尺寸	F/M	极数	材质	色泽	接触电阻	漏电流	绝缘阻力	密封性	对应F/M
序号	图片	AOA体育（China）官方网站号码	Terminal Tab Size	F/M	No. of Way Variation	Material	Color	Contact Resistance	Leak Current	Insulation Resistance	Seal	对应F/M
1		6189-6906	1.0mm（040）	F	10	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6181-6481
2		6181-6481	1.0mm（040）	M	10	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6189-6906
3		6189-7040	1.0mm（040）	F	6	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6188-4908
4		6188-4908	1.0mm（040）	M	6	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6189-7040
5		6189-6909	1.0mm（040）	F	5	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小
6		6189-7039	1.0mm（040）	F	4	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小
7		6188-4776	1.0mm（040）	M	4	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6189-7039
8		6189-7058	1.0mm（040）	F	3	PBT	深灰色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小
9		6189-7037	1.0mm（040）	F	3	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6188-4775
10		6188-4775	1.0mm（040）	M	3	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小	6189-7037
11		6189-7052	1.0mm（040）	F	2	PBT	深灰色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小
12		6189-7036	1.0mm（040）	F	2	PBT	黑色	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	初期 98kPa 最小耐久后 49kPa 最小

品种：端子 AV线用 (10)

序号	图片	AOA体育（China）官方网站号码	端子尺寸	F/M	大小	适用电线尺寸	板厚	端子厚度	电线完成外径(mm)	材质	表面处理	接触电阻	漏电流	绝缘阻力	对应F/M
序号	图片	AOA体育（China）官方网站号码	Terminal Tab Size	F/M	Size	Applicable Cable Size	板厚	端子厚度	电线完成外径(mm)	Material	Surface treatment	Contact Resistance	Leak Current	Insulation Resistance	对应F/M
1		8100-3068	1.0mm（040）	F	M	0.75-1.25mm²			1.8-2.2	耐热铜合金	镀锡	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-3178
2		8100-3067	1.0mm（040）	F	S	0.3-0.5mm²			1.4-2.0	耐热铜合金	镀锡	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-3177
3		8100-3178	1.0mm（040）	M	M	0.75-1.25mm²			1.8-2.2	耐热铜合金	镀锡	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-3068
4		8100-3177	1.0mm（040）	M	S	0.3-0.5mm²			1.4-2.0	黄铜	镀锡	初期 5mΩ 最大耐久后 10mΩ 最大	100μA 最大	100MΩ 最小	8100-3067

品种：电线密封 (11)

序号	图片	AOA体育（China）官方网站号码	端子尺寸	F/M	大小	适用电线尺寸	电线完成外径(mm)	材质	色泽
序号	图片	AOA体育（China）官方网站号码	Terminal Tab Size	F/M	Size	Applicable Cable Size	电线完成外径(mm)	Material	Color
1		7165-1075	1.0mm（040）	M/F共有	SS	0.3mm² AVSS 0.3mm² AVSSX 0.3mm² AVSSH 0.35mm² CHFUS 0.5mm² CHFS	1.1-1.6	硅酮	橘黄色
2		7165-0622	1.0mm（040）	M/F共有	M	0.5mm² AVS 0.85mm² AVS 0.75-1.25mm² AVSS 0.75-1.25mm² AVSSX 0.75-1.25mm² AVSSH 0.5mm² AVX 0.75mm² AVX 1.0mm² CHFS	1.8-2.2	硅酮	紫色
3		7165-0621	1.0mm（040）	M/F共有	S	0.3mm² AVS 0.5mm² AVSS 0.5mm² AVSSX 0.5mm² AVSSH 0.75mm² CHFS	1.6-1.9	硅酮	淡绿色

品种：空塞子 (0)

序号	图片	AOA体育（China）官方网站号码	端子尺寸	F/M	材质	色泽
序号	图片	AOA体育（China）官方网站号码	Terminal Tab Size	F/M	Material	Color
1		7165-0432	1.0mm（040）	M/F共有	NBR	黑色

品种：AOA体育（China）官方网站附属品锁片 (-1)

序号	图片	AOA体育（China）官方网站号码	端子尺寸	非防水/防水	F/M	大小	适用电线尺寸	适合穴尺寸(mm)	板厚	端子厚度	电线完成外径(mm)	极数	材质	表面处理	色泽	适合板厚	适用同轴线	接触电阻	VSWR	漏电流	使用温度	对应F/M	绝缘阻力	密封性
序号	图片	AOA体育（China）官方网站号码	Terminal Tab Size	非防水/防水	F/M	Size	Applicable Cable Size	适合穴尺寸(mm)	板厚	端子厚度	电线完成外径(mm)	No. of Way Variation	Material	Surface treatment	Color	适合板厚	适用同轴线	Contact Resistance	VSWR	Leak Current	使用温度	对应F/M	Insulation Resistance	Seal
1		6918-2128	1.0mm（040）	防水											淡灰色
2		6918-1835	1.0mm（040）	防水											淡灰色
3		6918-1833	1.0mm（040）	防水											淡灰色
4		6918-2913	1.0mm（040）	防水											淡灰色
5		6918-2810	1.0mm（040）	防水											淡灰色
6		6918-2806	1.0mm（040）	防水											淡灰色
7		6918-2804	1.0mm（040）	防水											淡灰色
