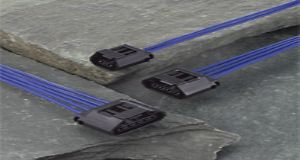

SUMITOMO TL防水系列
概述
TL 防水系列采用了以专用治具检测出端子半插入的构造。TL 系列的端子尺寸由2.3mm 构成，可以应用于各种控制回路与低功率回路。
●为防止接插件半嵌合的发生，采用了增强锁闭音的锁闭构造。
●公接插件可以直接固定在车体支架上。
●可对应欧盟RoHS 和ELV 指令
品种：阴阳AOA体育（China）官方网站线对线 (5)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 极数 | 材质 | 色泽 | 接触电阻 | 漏电流 | 绝缘阻力 | 密封性 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6189-7190 | 2.3mm(090) | F | 5 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 50μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | |
| 2 |  | 6189-7188 | 2.3mm(090) | F | 4 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 50μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | |
| 3 |  | 6189-7189 | 2.3mm(090) | F | 2 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 50μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | |
| 4 |  | 6189-7214 | 2.3mm(090) | F | 1 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 50μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6181-6658 |
| 5 |  | 6181-6658 | 2.3mm(090) | M | 1 | PBT | 黑色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 50μA 最大 | 100MΩ 最小 | 初期 98kPa 最小 耐久后 98kPa 最小 | 6189-7214 |
品种：端子
AV线用 (10)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 大小 | 适用电线尺寸 | 板厚 | 端子厚度 | 电线完成外径(mm) | 材质 | 表面处理 | 接触电阻 | 漏电流 | 绝缘阻力 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Surface treatment | Contact Resistance | Leak Current | Insulation Resistance | ||||||||
| 1 |  | 8230-4562 | 2.3mm(090) | M | M | 0.75-0.85mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1429 8240-4992 | |||
| 2 |  | 8230-4552 | 2.3mm(090) | M | L | 1.25-2.0mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1428 8240-4952 | |||
| 3 |  | 8230-4472 | 2.3mm(090) | M | S | 0.3-0.5mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1427 8240-4862 | |||
| 4 |  | 8100-1460 | 2.3mm(090) | F | M | 0.75-0.85mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 1500-0169 | |||
| 5 |  | 8100-1459 | 2.3mm(090) | F | L | 1.25-2.0mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | ||||
| 6 |  | 8100-1458 | 2.3mm(090) | F | S | 0.3-0.5mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 1500-0159 | |||
| 7 |  | 8100-1429 | 2.3mm(090) | F | M | 0.75-0.85mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4562 | |||
| 8 |  | 8100-1428 | 2.3mm(090) | F | L | 1.25-2.0mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4552 | |||
| 9 |  | 8100-1427 | 2.3mm(090) | F | S | 0.3-0.5mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4472 | |||
| 10 |  | 1500-0169 | 2.3mm(090) | M | M | 0.75-0.85mm² | 黄铜 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1460 | |||
| 11 |  | 1500-0159 | 2.3mm(090) | M | S | 0.3-0.5mm² | 黄铜 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1458 |
品种：电线密封 (11)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 大小 | 适用电线尺寸 | 电线完成外径(mm) | 材质 | 色泽 |
|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Color | |||||
| 1 |  | 7165-0516 | 2.3mm(090) 1.5mm(060) | M/F共有 | S | 1.4-1.6mm² | 硅酮 | 黑色 | |
| 2 |  | 7165-0515 | 2.3mm(090) 1.5mm(060) | M/F共有 | M | 1.6-2.4mm² | 硅酮 | 灰色 | |
| 3 |  | 7165-0514 | 2.3mm(090) 1.5mm(060) | M/F共有 | L | 2.4-2.7mm² | 硅酮 | 深绿色 |
品种：空塞子 (0)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 材质 | 色泽 |
|---|---|---|---|---|---|---|
| Terminal Tab Size | Material | Color | ||||
| 1 |  | 7165-0193 | 2.3mm(090) 1.5mm(060) | M/F共有 | 硅酮 | 绿色 |
