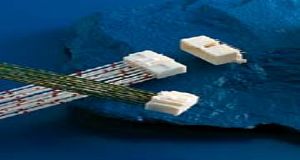

SUMITOMO SL系列

概述

SL 系列接插件采用了以专用治具检测端子半插入的构造。
按照端子尺寸划分为1.5mm·2.3mm·2.8mm 类型，从信号回路到电源回路，能广泛运用。
●接插件可以直接固定在车体的支架上。还可以在接插件上安装用于固定到车体上的卡钉（卡子）。
●可对应欧盟RoHS 和ELV 指令


品种：阴阳AOA体育（China）官方网站线对线 (5)
序号图片AOA体育（China）官方网站号码端子尺寸F/M极数材质色泽接触电阻漏电流绝缘阻力密封性对应F/M
Terminal Tab SizeNo. of Way VariationMaterialColorContact ResistanceLeak CurrentInsulation ResistanceSeal
16098-34596098-34592.8mm(110)F4PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小6098-3452
26098-16276098-16272.3mm(090)F18PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小
36098-17466098-17462.3mm(090)F16PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小6098-1744
46098-17446098-17442.3mm(090)M16PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小6098-1746
56098-21016098-21012.3mm(090)F14PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小
66098-17746098-17742.3mm(090)F14PBT黑色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小
76098-17476098-17472.3mm(090)F14PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小
86098-17146098-17142.3mm(090)F12PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小
96240-53396240-53392.3mm(090)F6PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小
106098-26806098-26802.3mm(090)F6PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小6098-2679
116240-05386240-05382.3mm(090)F4PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小
126240-53376240-53372.3mm(090)F2PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小
136098-34536098-34531.5mm(060)F16PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小6098-3451 6098-4892
146098-48776098-48771.5mm(060)F14PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小
156098-48766098-48761.5mm(060)F12PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小
166098-34576098-34571.5mm(060)F12PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小6098-4912 6098-3449
176098-34576098-34571.5mm(060)M12PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小6098-3457
186098-34566098-34561.5mm(060)F4PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小
品种：阴阳AOA体育（China）官方网站线对线-混合 (1)
序号图片AOA体育（China）官方网站号码端子尺寸F/M极数材质色泽接触电阻漏电流绝缘阻力密封性对应F/M
Terminal Tab SizeNo. of Way VariationMaterialColorContact ResistanceLeak CurrentInsulation ResistanceSeal
16098-34586098-34581.5/2.8mm(060/110)F14 10(1.5mm) + 4(2.8mm)PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小6098-3450
26098-34506098-34501.5/2.8mm(060/110)M14 10(1.5mm) + 4(2.8mm)PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小6098-3458
品种：端子 AV线用 (10)
序号图片AOA体育（China）官方网站号码端子尺寸F/M大小适用电线尺寸板厚端子厚度电线完成外径(mm)材质表面处理接触电阻漏电流绝缘阻力对应F/M
Terminal Tab SizeSizeApplicable Cable SizeMaterialSurface treatmentContact ResistanceLeak CurrentInsulation Resistance
18100-33968100-33962.8mm(110)FL2.0-3.0mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3387
28100-33958100-33952.8mm(110)FM0.85-1.25mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3386
38100-33948100-33942.8mm(110)FS0.3-0.5mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3385
48100-33878100-33872.8mm(110)ML2.0-3.0mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3396
58100-33868100-33862.8mm(110)MM0.85-1.25mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3395
68100-33858100-33852.8mm(110)MS0.3-0.5mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3394
78240-01358240-01351.5mm(060)FS0.3-0.5mm²耐热铜合金镀金初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8230-4883
88100-33938100-33931.5mm(060)FL2.0mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3384
98100-33928100-33921.5mm(060)FM0.75mm² 0.85-1.25mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3383
108100-33918100-33911.5mm(060)FS0.3-0.5mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3382
118230-48838230-48831.5mm(060)MS0.3-0.5mm²耐热铜合金镀金初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8240-0135
128100-33848100-33841.5mm(060)ML2.0mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3393
138100-33838100-33831.5mm(060)MM0.75mm² 0.85-1.25mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3392
148100-33828100-33821.5mm(060)MS 0.3-0.5mm²耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-3391
158240-49428240-49422.3mm(090)FL2.0mm²2.6-2.7耐热铜合金镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8230-4512
168240-48928240-48922.3mm(090)FM0.5-1.25mm²1.6-2.9黄铜镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8230-4502
178240-48828240-48822.3mm(090)FS0.3-0.5mm²1.4-2.1黄铜镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8230-4492
188100-13478100-13472.3mm(090)FM0.5-1.25mm²1.6-2.9黄铜镀金初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-1342
198100-13468100-13462.3mm(090)FS0.3-0.5mm²1.4-2.1黄铜镀金初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-1341
208230-45128230-45122.3mm(090)ML2.0mm²2.6-2.7黄铜镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8240-4942
218230-45028230-45022.3mm(090)MM0.5-1.25mm²1.6-2.9黄铜镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8240-4892
228230-44928230-44922.3mm(090)MS0.3-0.5mm²1.4-2.1黄铜镀锡初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8240-4882
238100-13428100-13422.3mm(090)MM0.5-1.25mm²1.6-2.9黄铜镀金初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-1347
248100-13418100-13412.3mm(090)MS0.3-0.5mm²1.4-2.1黄铜镀金初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小8100-1346
品种：阴阳AOA体育（China）官方网站 线对线 附带卡钉 (9)
序号图片AOA体育（China）官方网站号码端子尺寸F/M极数材质色泽接触电阻漏电流绝缘阻力密封性对应F/M
Terminal Tab SizeNo. of Way VariationMaterialColorContact ResistanceLeak CurrentInsulation ResistanceSeal
16098-34526098-34522.8mm(110)M4PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小6098-3459
26098-26796098-26792.3mm(090)M6PBT自然色初期 3mΩ 最大 耐久后 10mΩ 最大3mA 最大100MΩ 最小6098-2680
