SUMITOMO DL系列
概述

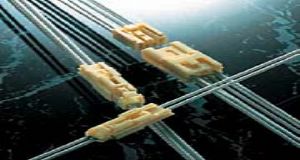

DL 系列接插件具有检验端子插入不足的构造。按照端子尺寸划分为0.64mm·1.0mm·2.3mm类型，可以应用于各种控制回路与低功率回路。
●具有当端子在半插入状态时，锁片无法安装到位的检验功能。
●接插件可以直接固定在车体的支架上。
●可对应欧盟RoHS 和ELV 指令
品种：阴阳AOA体育（China）官方网站线对线 (5)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 极数 | 材质 | 色泽 | 接触电阻 | 漏电流 | 绝缘阻力 | 密封性 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6248-5310 | 2.3mm(090) | F | 16 | 低吸水性尼龙 | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6249-1266 | |
| 2 |  | 6249-1266 | 2.3mm(090) | M | 16 | 低吸水性尼龙 | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6248-5310 | |
| 3 |  | 6248-5309 | 2.3mm(090) | F | 14 | 低吸水性尼龙 | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6249-1265 | |
| 4 |  | 6249-1265 | 2.3mm(090) | M | 14 | 低吸水性尼龙 | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6248-5309 | |
| 5 |  | 6248-5311 | 2.3mm(090) | F | 10 | 低吸水性尼龙 | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 6 |  | 6249-1253 | 2.3mm(090) | F | 6 | 低吸水性尼龙 | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6249-1250 | |
| 7 |  | 6249-1250 | 2.3mm(090) | M | 6 | 低吸水性尼龙 | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6249-1253 | |
| 8 |  | 6249-1252 | 2.3mm(090) | F | 4 | 低吸水性尼龙 | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6249-1249 | |
| 9 |  | 6249-1249 | 2.3mm(090) | M | 4 | 低吸水性尼龙 | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6249-1252 | |
| 10 |  | 6249-1251 | 2.3mm(090) | F | 2 | 低吸水性尼龙 | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6249-1248 | |
| 11 |  | 6249-1248 | 2.3mm(090) | M | 2 | 低吸水性尼龙 | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6249-1251 | |
| 12 |  | 6098-1626 | 1.0mm（040） | F | 20 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 13 |  | 6098-1624 | 1.0mm（040） | F | 16 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 14 |  | 6098-2289 | 1.0mm（040） | F | 12 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | ||
| 15 |  | 6098-2208 | 1.0mm（040） | F | 8 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-2206 | |
| 16 |  | 6098-2206 | 1.0mm（040） | M | 8 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-2208 | |
| 17 |  | 6098-2013 | 1.0mm（040） | F | 4 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-2158 | |
| 18 |  | 6098-2158 | 1.0mm（040） | M | 4 | PBT | 自然色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-2013 | |
| 19 |  | 6098-4565 | 0.64mm（025） | F | 2 | PBT | 自然色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4567 6098-4569 | |
| 20 |  | 6098-4569 | 0.64mm（025） | M | 2 | PBT | 自然色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4565 | |
| 21 |  | 6098-4567 | 0.64mm（025） | M | 2 | PBT | 自然色 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 6098-4565 |
品种：端子
AV线用 (10)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 大小 | 适用电线尺寸 | 板厚 | 端子厚度 | 电线完成外径(mm) | 材质 | 表面处理 | 接触电阻 | 漏电流 | 绝缘阻力 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Surface treatment | Contact Resistance | Leak Current | Insulation Resistance | ||||||||
| 1 |  | 8240-0300 | 1.0mm（040） | F | S | 0.3-0.5mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-1710 | |||
| 2 |  | 8100-2514 | 1.0mm（040） | F | M | 0.75mm² 0.85-1.25mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-2513 | |||
| 3 |  | 8100-1710 | 1.0mm（040） | F | S | 0.3-0.5mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-0300 | |||
| 4 |  | 8100-2513 | 1.0mm（040） | M | M | 0.75mm² 0.85-1.25mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-2514 | |||
| 5 |  | 8100-2512 | 1.0mm（040） | M | S | 0.3-0.5mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-1710 8240-0300 | |||
| 6 |  | 8100-4030 | 0.64mm（025） | F | M | 0.5-0.75mm² | 1.25-1.6 | 耐热铜合金 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 1mA 最大 | 100MΩ 最小 | 8100-4027 | ||
| 7 |  | 8100-4029 | 0.64mm（025） | F | S | 0.22-0.35mm² | 0.95-1.4 | 耐热铜合金 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 1mA 最大 | 100MΩ 最小 | 8100-4028 | ||
| 8 |  | 8100-4028 | 0.64mm（025） | M | S | 0.22-0.35mm² | 0.95-1.4 | 黄铜 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 1mA 最大 | 100MΩ 最小 | 8100-4029 | ||
| 9 |  | 8100-4027 | 0.64mm（025） | M | M | 0.5-0.75mm² | 1.25-1.6 | 黄铜 | 镀锡 | 初期 5mΩ 最大 耐久后 10mΩ 最大 | 1mA 最大 | 100MΩ 最小 | 8100-4030 | ||
| 10 |  | 8240-4932 | 4.8mm(187) | F | L | 2.0-3.0mm² | 2.6-3.8 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4542 | ||
| 11 |  | 8240-4922 | 4.8mm(187) | F | M | 0.5-1.25mm² | 2.0-2.6 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4532 | ||
| 12 |  | 8240-4912 | 4.8mm(187) | F | S | 0.3-0.5mm² | 1.4-2.1 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4522 | ||
| 13 |  | 8100-1555 | 4.8mm(187) | F | L | 2.0-3.0mm² | 2.6-2.8 | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4542 | ||
| 14 |  | 8230-4542 | 4.8mm(187) | M | L | 2.0-3.0mm² | 2.6-2.8 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4932 8100-1555 | ||
| 15 |  | 8230-4532 | 4.8mm(187) | M | M | 0.5-1.25mm² | 1.6-2.9 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4922 | ||
| 16 |  | 8230-4522 | 4.8mm(187) | M | S | 0.3-0.5mm² | 1.4-2.1 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4912 | ||
| 17 |  | 8240-4942 | 2.3mm(090) | F | L | 2.0mm² | 2.6-2.7 | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4512 | ||
| 18 |  | 8240-4892 | 2.3mm(090) | F | M | 0.5-1.25mm² | 1.6-2.9 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4502 | ||
| 19 |  | 8240-4882 | 2.3mm(090) | F | S | 0.3-0.5mm² | 1.4-2.1 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8230-4492 | ||
| 20 |  | 8100-1347 | 2.3mm(090) | F | M | 0.5-1.25mm² | 1.6-2.9 | 黄铜 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-1342 | ||
| 21 |  | 8100-1346 | 2.3mm(090) | F | S | 0.3-0.5mm² | 1.4-2.1 | 黄铜 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-1341 | ||
| 22 |  | 8230-4512 | 2.3mm(090) | M | L | 2.0mm² | 2.6-2.7 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4942 | ||
| 23 |  | 8230-4502 | 2.3mm(090) | M | M | 0.5-1.25mm² | 1.6-2.9 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4892 | ||
| 24 |  | 8230-4492 | 2.3mm(090) | M | S | 0.3-0.5mm² | 1.4-2.1 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8240-4882 | ||
| 25 |  | 8100-1342 | 2.3mm(090) | M | M | 0.5-1.25mm² | 1.6-2.9 | 黄铜 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-1347 | ||
| 26 |  | 8100-1341 | 2.3mm(090) | M | S | 0.3-0.5mm² | 1.4-2.1 | 黄铜 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 3mA 最大 | 100MΩ 最小 | 8100-1346 |
