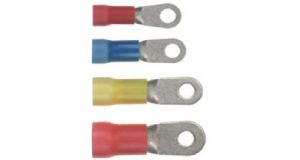

PANDUIT 大规格乙烯绝缘环形端子

概述

• Ring tongue design assures a secure connection in high vibration applications
• Insulation support helps to prevent wire damage in bending applications
• Brazed seam protects terminal barrel from splitting during the crimp process
• Internal barrel serrations assure good wire contact and maximum tensile strength
• UL Flammability UL 94V-0, maximum insulation temperature 221°F (105°C)

• UL rated up to 600 V per UL 486A/B

Recommended Installation Tool

CT-720,CD-720PV8-2‡,CT-2600,CD-2600-PV8‡

Part	Wire Range	Color Code	Stock Thickness(In.)	Max. Ins.	Stud Size	L	W	C
PV8-8R-QY	8 AWG	Red	0.04	0.28	#8	1.51	0.42	0.43
PV8-10R-QY	8 AWG	Red	0.04	0.28	#10	1.53	0.47	0.43
PV8-14R-QY	8 AWG	Red	0.04	0.28	1/4"	1.53	0.47	0.43
PV8-56R-QY	8 AWG	Red	0.04	0.28	5/16"	1.64	0.59	0.49
PV8-38R-QY	8 AWG	Red	0.04	0.28	3/8"	1.64	0.59	0.51
PV8-12R-XY	8 AWG	Red	0.04	0.28	1/2"	1.74	0.82	0.51
PV6-8R-E	6 AWG	Blue	0.05	0.34	#8	1.61	0.47	0.43
PV6-10R-X	6 AWG	Blue	0.05	0.34	#10	1.62	0.47	0.43
PV6-14R-X	6 AWG	Blue	0.05	0.34	1/4"	1.65	0.47	0.48
PV6-56R-X	6 AWG	Blue	0.05	0.34	5/16"	1.74	0.62	0.53
PV6-38R-X	6 AWG	Blue	0.05	0.34	3/8"	1.74	0.62	0.51
PV6-12R-X	6 AWG	Blue	0.05	0.34	1/2"	1.84	0.82	0.51
PV4-10R-E	4 AWG	Yellow	0.05	0.45	#10	1.88	0.55	0.5
PV4-14R-E	4 AWG	Yellow	0.05	0.45	1/4"	1.88	0.55	0.5
PV4-56R-E	4 AWG	Yellow	0.05	0.45	5/16"	1.95	0.68	0.5
PV4-38R-E	4 AWG	Yellow	0.05	0.45	3/8"	1.95	0.68	0.5
PV4-12R-E	4 AWG	Yellow	0.05	0.45	1/2"	2.04	0.86	0.5
PV2-10R-XY	2 AWG	Red	0.06	0.56	#10	1.96	0.68	0.58
PV2-14R-XY	2 AWG	Red	0.06	0.56	1/4"	1.96	0.68	0.58
PV2-56R-XY	2 AWG	Red	0.06	0.56	5/16"	1.96	0.68	0.58
PV2-38R-XY	2 AWG	Red	0.06	0.56	3/8"	1.96	0.68	0.58
PV2-12R-XY	2 AWG	Red	0.06	0.56	1/2"	2.05	0.86	0.58
