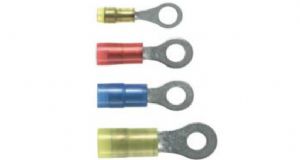

PANDUIT 尼龙绝缘环形端子

概述

• Ring tongue design assures a secure connection in high vibrationapplications
• Metal insulation grip sleeve crimps to wire insulation, providing protection to the crimp joint during high vibration applications
• Internal barrel serrations assure good wire contact and maximum tensile strength
• UL Flammability UL 94V-2/HB, maximum insulation temperature 221°F (105°C)
• UL and CSA rated up to 600 V per UL 486A/B

Part	Wire Range	Color Code	Stock Thickness (In.)	Max. Ins.	Stud Size	L	W	C	Recommended Installation Tool	Mil. Std. Part Number
PN22-2R-C	26-22 AWG	Yellow	0.02	0.090	#2	0.69	0.20	0.18	CT-600-A CT-1525 CT-2500
PN22-4R-C	26-22 AWG	Yellow	0.02	0.090	#4	0.69	0.20	0.18
PN22-6R-C	26-22 AWG	Yellow	0.02	0.090	#6	0.69	0.20	0.18
PN22-8R-C	26-22 AWG	Yellow	0.02	0.090	#8	0.78	0.26	0.26
PN22-10R-C	26-22 AWG	Yellow	0.02	0.090	#10	0.78	0.31	0.24
PN18-4RN-C	22-18 AWG	Red	0.03	0.145	#4	0.74	0.22	0.18	CT-100A‡ CT-600-A‡ CT-1550‡ CT-1551‡ CT-2500‡	MS25036-148 (Class 1 & 2)
PN18-4R-C	22-18 AWG	Red	0.03	0.145	#4	0.80	0.25	0.22
PN18-6RN-C	22-18 AWG	Red	0.03	0.145	#6	0.77	0.22	0.18		MS25036-101 (Class 1 & 2)
PN18-6R-C	22-18 AWG	Red	0.03	0.145	#6	0.80	0.25	0.22		MS25036-102 (Class 1 & 2)
PN18-8R-C	22-18 AWG	Red	0.03	0.145	#8	0.86	0.31	0.25		MS25036-149 (Class 1 & 2)
PN18-10R-C	22-18 AWG	Red	0.03	0.145	#10	0.88	0.31	0.25		MS25036-103 (Class 1 & 2)
PN18-14R-C	22-18 AWG	Red	0.03	0.145	1/4"	1.09	0.45	0.38		MS25036-150 (Class 1 & 2)
PN18-56R-C	22-18 AWG	Red	0.03	0.145	5/16"	1.09	0.46	0.38		MS25036-104 (Class 1 & 2)
PN18-38R-C	22-18 AWG	Red	0.03	0.145	3/8"	1.17	0.53	0.43		MS25036-105 (Class 1 & 2)
PN18-12R-L	22-18 AWG	Red	0.03	0.145	1/2"	1.35	0.72	0.53
PN14-4R-C	18-14 AWG	Blue	0.03	0.162	#4	0.78	0.25	0.20		MS25036-152 (Class 1 & 2)
PN14-6RN-C	18-14 AWG	Blue	0.03	0.162	#6	0.76	0.25	0.20		MS25036-106 (Class 1 & 2)
PN14-6R-C	18-14 AWG	Blue	0.03	0.162	#6	0.85	0.31	0.25		MS25036-107 (Class 1 & 2)
PN14-8R-C	18-14 AWG	Blue	0.03	0.162	#8	0.85	0.31	0.25		MS25036-153 (Class 1 & 2)
PN14-10R-C	18-14 AWG	Blue	0.03	0.162	#10	0.85	0.31	0.25		MS25036-108 (Class 1 & 2)
PN14-14R-C	18-14 AWG	Blue	0.03	0.162	1/4"	1.05	0.46	0.38		MS25036-154 (Class 1 & 2)
PN14-56R-C	18-14 AWG	Blue	0.03	0.162	5/16"	1.05	0.46	0.38		MS25036-109 (Class1 & 2)
PN14-38R-L	18-14 AWG	Blue	0.03	0.162	3/8"	1.14	0.53	0.43		MS25036-110 (Class 1 & 2)
PN14-12R-Q	18-14 AWG	Blue	0.03	0.162	1/2"	1.35	0.72	0.53
PN10-6R-L	12-10 AWG	Yellow	0.04	0.225	#6	1.06	0.37	0.31		MS25036-111 (Class 1 & 2)
PN10-8R-L	12-10 AWG	Yellow	0.04	0.225	#8	1.06	0.37	0.31		MS25036-156 (Class 1 & 2)
PN10-10R-L	12-10 AWG	Yellow	0.04	0.225	#10	1.06	0.38	0.31		MS25036-112 (Class 1 & 2)
PN10-14R-L	12-10 AWG	Yellow	0.04	0.225	1/4"	1.21	0.52	0.38		MS25036-157 (Class 1 & 2)
PN10-56R-L	12-10 AWG	Yellow	0.04	0.225	5/16"	1.21	0.52	0.38		MS25036-113 (Class 1 & 2)
PN10-38R-L	12-10 AWG	Yellow	0.04	0.225	3/8"	1.29	0.58	0.43		MS25036-114 (Class 1 & 2)
PN10-12R-Q	12-10 AWG	Yellow	0.04	0.225	1/2"	1.47	0.72	0.53
