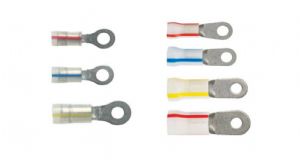

PANDUIT KYNAR绝缘环形端子

概述

• For nuclear containment areas and high temperature to 300°F (150°C) applications
• Color code: natural with appropriate color stripe to identify wire range
• Ring tongue design assures a secure connection in high vibration applications
• UL and CSA rated up to 600 V per UL 486A/B Note: For PK18 – PK10 Terminals the following applies:
• Classified as Class 1E in accordance with IEEE 323-2003
• Metal insulation grip sleeve crimps to wire insulation, providing protection to the crimp joint during high vibration applications

Part	Wire Range	Color Code	Stock Thickness(In.)	Max. Ins.	Stud Size	L	W	C	Recommended Installation Tool
PK18-4R-C	22-16 AWG	Red	0.03	0.145	#4	0.80	0.25	0.22	CT-100A‡ CT-600-A‡ CT-1550‡ CT-1551‡ CT-2500‡
PK18-6R-C	22-16 AWG	Red	0.03	0.145	#6	0.80	0.25	0.22
PK18-8R-C	22-16 AWG	Red	0.03	0.145	#8	0.89	0.31	0.29
PK18-10R-C	22-16 AWG	Red	0.03	0.145	#10	0.89	0.31	0.29
PK18-14R-C	22-16 AWG	Red	0.03	0.145	1/4"	1.10	0.46	0.40
PK18-38R-C	22-16 AWG	Red	0.03	0.145	3/8"	1.18	0.53	0.45
PK18-56R-C	22-16 AWG	Red	0.03	0.145	5/16"	1.10	0.46	0.40
PK14-4R-C	18-14 AWG	Blue	0.03	0.162	#4	0.78	0.25	0.22
PK14-6R-C	18-14 AWG	Blue	0.03	0.162	#6	0.87	0.31	0.29
PK14-8R-C	18-14 AWG	Blue	0.03	0.162	#8	0.87	0.31	0.29
PK14-10R-C	18-14 AWG	Blue	0.03	0.162	#10	0.87	0.31	0.29
PK14-14R-C	18-14 AWG	Blue	0.03	0.162	1/4"	1.08	0.46	0.40
PK14-38R-C	18-14 AWG	Blue	0.03	0.162	3/8"	1.15	0.53	0.43
PK14-56R-C	18-14AWG	Blue	0.03	0.162	5/16"	1.08	0.46	0.40
PK10-6R-L	12-10 AWG	Yellow	0.04	0.225	#6	1.06	0.37	0.33
PK10-8R-L	12-10 AWG	Yellow	0.04	0.225	#8	1.06	0.37	0.33
PK10-10R-L	12-10 AWG	Yellow	0.04	0.225	#10	1.06	0.37	0.33
PK10-14R-L	12-10 AWG	Yellow	0.04	0.225	1/4"	1.25	0.38	0.42
PK10-38R-Q	12-10 AWG	Yellow	0.04	0.225	3/8"	1.34	0.58	0.42
PK8-8R-T	8 AWG	Red	0.04	0.326	#8	1.50	0.42	0.43	CT-2600 CD-2600-8‡
PK8-10R-T	8 AWG	Red	0.04	0.326	#10	1.52	0.47	0.43
PK8-14R-T	8 AWG	Red	0.04	0.326	1/4"	1.52	0.47	0.43
PK8-56R-T	8 AWG	Red	0.04	0.326	5/16"	1.63	0.59	0.51
PK8-38R-T	8 AWG	Red	0.04	0.326	3/8"	1.63	0.59	0.51
PK8-12R-T	8 AWG	Red	0.04	0.326	1/2"	1.73	0.82	0.51
PK6-8R-T	6 AWG	Blue	0.05	0.360	#8	1.59	0.47	0.43
PK6-10R-T	6 AWG	Blue	0.05	0.360	#10	1.60	0.47	0.43
PK6-14R-T	6 AWG	Blue	0.05	0.360	1/4"	1.63	0.47	0.48
PK6-56R-T	6 AWG	Blue	0.05	0.360	5/16"	1.72	0.62	0.53
PK6-38R-T	6 AWG	Blue	0.05	0.360	3/8"	1.72	0.62	0.51
PK6-12R-T	6 AWG	Blue	0.05	0.360	1/2"	1.82	0.82	0.51
PK4-10R-T	4 AWG	Yellow	0.05	0.450	#10	1.86	0.55	0.50
PK4-14R-T	4 AWG	Yellow	0.05	0.450	1/4"	1.86	0.55	0.50
PK4-56R-T	4 AWG	Yellow	0.05	0.450	5/16"	1.93	0.68	0.50
PK4-38R-T	4 AWG	Yellow	0.05	0.450	3/8"	1.93	0.68	0.50
PK4-12R-T	4 AWG	Yellow	0.05	0.450	1/2"	2.02	0.86	0.50
PK2-10R-T	2 AWG	Red	0.06	0.550	#10	1.95	0.68	0.58
PK2-14R-T	2 AWG	Red	0.06	0.550	1/4"	1.95	0.68	0.58
PK2-56R-T	2 AWG	Red	0.06	0.550	5/16"	1.95	0.68	0.58
PK2-38R-T	2 AWG	Red	0.06	0.550	3/8"	1.95	0.68	0.58
PK2-12R-T	2 AWG	Red	0.06	0.550	1/2"	2.04	0.86	0.58
