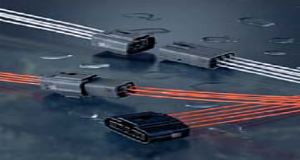

SUMITOMO SL防水系列
概述
SL 防水系列接插件采用了以专用治具检测端子半插入的构造。按照端子尺寸划分为1.5mm·2.3mm·8.0mm 类型，从信号回路到电源回路，能广泛运用。
●接插件可以直接固定在车体的支架上。另外在接插件上可安装为固定到车体的卡钉（卡子）
●可对应欧盟RoHS 和ELV 指令
品种：阴阳AOA体育（China）官方网站线对线 (5)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 极数 | 材质 | 色泽 | 接触电阻 | 漏电流 | 绝缘阻力 | 密封性 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6189-0648 | 2.3mm(090) | F | 6 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6181-0440 |
| 2 |  | 6181-0440 | 2.3mm(090) | M | 6 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6189-0648 |
| 3 |  | 6189-0643 | 2.3mm(090) | F | 4 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6181-0439 |
| 4 |  | 6181-0439 | 2.3mm(090) | M | 4 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6189-0643 |
| 5 |  | 6189-0638 | 2.3mm(090) | F | 3 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6181-0438 |
| 6 |  | 6181-0438 | 2.3mm(090) | M | 3 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6189-0638 |
| 7 |  | 6189-0640 | 2.3mm(090) | F | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6181-0437 |
| 8 |  | 6181-0437 | 2.3mm(090) | M | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6189-0640 |
| 9 |  | 6189-0639 | 2.3mm(090) | F | 1 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6181-0436 |
| 10 |  | 6181-0436 | 2.3mm(090) | M | 1 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6189-0639 |
| 11 |  | 6189-7262 | 1.5mm(060) | F | 14 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6181-0629 |
| 12 |  | 6181-0629 | 1.5mm(060) | M | 14 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6189-7262 |
| 13 |  | 6189-7115 | 1.5mm(060) | F | 3 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | |
| 14 |  | 6189-1150 | 1.5mm(060) | F | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | |
| 15 |  | 6189-1149 | 1.5mm(060) | F | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | |
| 16 |  | 6189-1147 | 1.5mm(060) | F | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | |
| 17 |  | 6189-1144 | 1.5mm(060) | F | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | |
| 18 |  | 6189-1115 | 1.5mm(060) | F | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6181-6492 |
| 19 |  | 6189-1076 | 1.5mm(060) | F | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6181-6614 |
| 20 |  | 6189-1073 | 1.5mm(060) | F | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6181-6509 |
| 21 |  | 6181-0613 | 1.5mm(060) | M | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6189-0915 |
品种：阴阳AOA体育（China）官方网站线对线
附带卡钉 (9)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 极数 | 材质 | 色泽 | 接触电阻 | 漏电流 | 绝缘阻力 | 密封性 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6181-6614 | 1.5mm(060) | M | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6189-1076 |
品种：阴阳AOA体育（China）官方网站线对线
卡钉固定 (8)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 极数 | 材质 | 色泽 | 接触电阻 | 漏电流 | 绝缘阻力 | 密封性 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | No. of Way Variation | Material | Color | Contact Resistance | Leak Current | Insulation Resistance | Seal | |||||
| 1 |  | 6181-6509 | 1.5mm(060) | M | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6189-1073 |
| 2 |  | 6181-6492 | 1.5mm(060) | M | 2 | PBT | 黑色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6189-1115 |
| 3 |  | 6189-0915 | 1.5mm(060) | F | 2 | PBT | 深灰色 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 初期 49kPa 最小 耐久后 29.4kPa 最小 | 6181-0613 |
品种：端子
AV线用 (10)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 大小 | 适用电线尺寸 | 板厚 | 端子厚度 | 电线完成外径(mm) | 材质 | 表面处理 | 接触电阻 | 漏电流 | 绝缘阻力 | 对应F/M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Surface treatment | Contact Resistance | Leak Current | Insulation Resistance | ||||||||
| 1 |  | 8230-4562 | 2.3mm(090) | M | M | 0.75-0.85mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1429 8240-4992 | |||
| 2 |  | 8230-4552 | 2.3mm(090) | M | L | 1.25-2.0mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1428 8240-4952 | |||
| 3 |  | 8230-4472 | 2.3mm(090) | M | S | 0.3-0.5mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1427 8240-4862 | |||
| 4 |  | 8100-1460 | 2.3mm(090) | F | M | 0.75-0.85mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 1500-0169 | |||
| 5 |  | 8100-1459 | 2.3mm(090) | F | L | 1.25-2.0mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | ||||
| 6 |  | 8100-1458 | 2.3mm(090) | F | S | 0.3-0.5mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 1500-0159 | |||
| 7 |  | 8100-1429 | 2.3mm(090) | F | M | 0.75-0.85mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4562 | |||
| 8 |  | 8100-1428 | 2.3mm(090) | F | L | 1.25-2.0mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4552 | |||
| 9 |  | 8100-1427 | 2.3mm(090) | F | S | 0.3-0.5mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8230-4472 | |||
| 10 |  | 1500-0169 | 2.3mm(090) | M | M | 0.75-0.85mm² | 黄铜 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1460 | |||
| 11 |  | 1500-0159 | 2.3mm(090) | M | S | 0.3-0.5mm² | 黄铜 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1458 | |||
| 12 |  | 8100-1502 | 1.0mm（040） | F | 0.75mm² 0.85-1.25mm² | 0.2 | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-2615 | |||
| 13 |  | 8100-1501 | 1.0mm（040） | F | 0.3-0.5mm² | 0.2 | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-2616 | |||
| 14 |  | 8100-1467 | 1.0mm（040） | F | 0.75mm² 0.85-1.25mm² | 0.2 | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-2567 | |||
| 15 |  | 8100-1466 | 1.0mm（040） | F | 0.3-0.5mm² | 0.2 | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-2566 | |||
| 16 |  | 8100-2616 | 1.0mm（040） | M | 0.3-0.5mm² | 0.25 | 0.64 | 黄铜 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1501 | ||
| 17 |  | 8100-2615 | 1.0mm（040） | M | 0.75mm² 0.85-1.25mm² | 0.25 | 0.64 | 黄铜 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1502 | ||
| 18 |  | 8100-2567 | 1.0mm（040） | M | 0.75mm² 0.85-1.25mm² | 0.25 | 0.64 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1467 | ||
| 19 |  | 8100-2566 | 1.0mm（040） | M | 0.3-0.5mm² | 0.25 | 0.64 | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1466 | ||
| 20 |  | 8100-3402 | 1.5mm(060) | F | S | 0.3-0.5mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3504 | |||
| 21 |  | 8100-3399 | 1.5mm(060) | F | L | 1.25-2.0mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3390 | |||
| 22 |  | 8100-3398 | 1.5mm(060) | F | M | 0.75-0.85mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3389 | |||
| 23 |  | 8100-3397 | 1.5mm(060) | F | S | 0.3-0.5mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3388 | |||
| 24 |  | 8100-3504 | 1.5mm(060) | M | S | 0.3-0.5mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3402 | |||
| 25 |  | 8100-3403 | 1.5mm(060) | M | M | 0.75-0.85mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | ||||
| 26 |  | 8100-3390 | 1.5mm(060) | M | L | 1.25-2.0mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3399 | |||
| 27 |  | 8100-3389 | 1.5mm(060) | M | M | 0.75-0.85mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3398 | |||
| 28 |  | 8100-3388 | 1.5mm(060) | M | S | 0.3-0.5mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3397 | |||
| 29 |  | 8100-3258 | 8.0mm(312) | F | L | 5.0-8.0mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3260 | |||
| 30 |  | 8100-3257 | 8.0mm(312) | F | M | 2.0-3.0mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3259 | |||
| 31 |  | 8100-3260 | 8.0mm(312) | M | L | 5.0-8.0mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3258 | |||
| 32 |  | 8100-3259 | 8.0mm(312) | M | M | 2.0-3.0mm² | 黄铜 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-3257 | |||
| 33 |  | 8100-1344 | 2.3mm(090) | F | S | 0.3-0.5mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1340 | |||
| 34 |  | 8100-0817 | 2.3mm(090) | F | L | 2.0mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1008 | |||
| 35 |  | 8100-0594 | 2.3mm(090) | F | M | 0.5-1.25mm² | 耐热铜合金 | 镀金 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-1007 | |||
| 36 |  | 8100-0462 | 2.3mm(090) | F | L | 2.0mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | ||||
| 37 |  | 8100-0461 | 2.3mm(090) | F | M | 0.5-1.25mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-0458 | |||
| 38 |  | 8100-0460 | 2.3mm(090) | F | S | 0.3-0.5mm² | 耐热铜合金 | 镀锡 | 初期 3mΩ 最大 耐久后 10mΩ 最大 | 100μA 最大 | 100MΩ 最小 | 8100-0457 |
品种：电线密封 (11)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 大小 | 适用电线尺寸 | 电线完成外径(mm) | 材质 | 色泽 |
|---|---|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Size | Applicable Cable Size | Material | Color | |||||
| 1 |  | 7165-0548 | 1.0mm（040） | M/F共有 | M | 1.8-2.2 | 硅酮 | 蓝色 | |
| 2 |  | 7165-0547 | 1.0mm（040） | M/F共有 | S | 1.4-1.8 | 硅酮 | 印度红色 | |
| 3 |  | 7165-0386 | 1.0mm（040） | M/F共有 | 1.3-2.2 | 硅酮 | 印度红色 | ||
| 4 |  | 7165-0516 | 2.3mm(090) 1.5mm(060) | M/F共有 | S | 1.4-1.6mm² | 硅酮 | 黑色 | |
| 5 |  | 7165-0515 | 2.3mm(090) 1.5mm(060) | M/F共有 | M | 1.6-2.4mm² | 硅酮 | 灰色 | |
| 6 |  | 7165-0514 | 2.3mm(090) 1.5mm(060) | M/F共有 | L | 2.4-2.7mm² | 硅酮 | 深绿色 | |
| 7 |  | 7165-0683 | 8.0mm(312) | M/F共有 | SS | 0.5-1.25mm² AVS/AVX | 2.0-2.9 | 硅酮 | 深褐色 |
| 8 |  | 7165-0400 | 8.0mm(312) | M/F共有 | S | 3.0mm² AV 3.0mm² AVX/AEX 3.0mm² AVS | 3.6-4.1 | 硅酮 | 深灰色 |
| 9 |  | 7165-0393 | 8.0mm(312) | M/F共有 | L | 8.0mm² AV 8.0mm² AVX/AEX 8.0mm² AVS | 5.3-5.8 | 硅酮 | 黑色 |
| 10 |  | 7165-0392 | 8.0mm(312) | M/F共有 | M | 5.0mm² AV 5.0mm² AVX/AEX 5.0mm² AVS | 4.4-4.9 | 硅酮 | 深蓝色 |
品种：空塞子 (0)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | F/M | 材质 | 色泽 |
|---|---|---|---|---|---|---|
| Terminal Tab Size | Material | Color | ||||
| 1 |  | 7165-0193 | 2.3mm(090) 1.5mm(060) | M/F共有 | 硅酮 | 绿色 |
| 2 |  | 7165-0432 | 1.0mm（040） | M/F共有 | NBR | 黑色 |
| 3 |  | 7160-9465 | 2.3mm(090) | M/F共有 | NBR | 黑色 |
| 4 |  | 7161-9787 | 2.3mm(090) 1.5mm(060) | M/F共有 | NBR | 褐色 |
| 5 |  | 7165-0180 | 8.0mm(312) 7.8mm(305) | M/F共有 | NBR | 灰色 |
品种：AOA体育（China）官方网站附属品
车体固定用卡钉 (14)
| 序号 | 图片 | AOA体育（China）官方网站号码 | 端子尺寸 | 适合穴尺寸(mm) | 材质 | 色泽 | 适合板厚 |
|---|---|---|---|---|---|---|---|
| Terminal Tab Size | Material | Color | |||||
| 1 |  | 6810-1584 | 2.3mm(090) | 7.2 x 10.2 | PBT | 褐色 | t=0.7-2.0 |
| 2 |  | 6810-4982 | 66尼龙 | 自然色 | t=0.2 |
